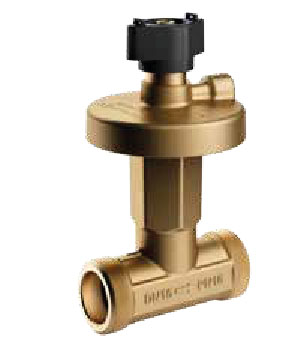

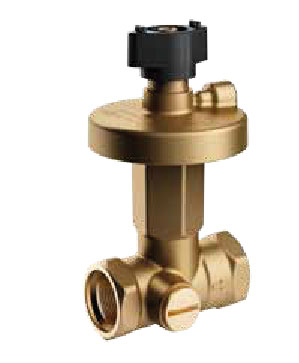

Клапаны BallorexDetla применяются во всех системах отопления или охлаждения в которых для каждого отдельного потребителя необходимо держать постоянный перепад давления. Клапаны BallorexDetla устраняют технологический шум вызванный высоким падением давления на радиаторных термостатических клапанах, двухходовых регулирующих клапанах и других элементах системы, которые могут изменять расход теплоносителя.
Область применения:
- системы теплоснабжения вентиляционных приточных установок;
- системы охлажденияна базе чиллерных установок;
- двухтрубные системы отопления с радиаторными терморегуляторами.
Предназначение:
Клапаны BALLOREX Delta предназначены для работы в системах отопления и охлаждения, тепло- и холодоснабжения с водой и водным раствором этилен - или пропиленгликоля с концентрацией не более 50%. Данный клапан всегда устанавливаются в паре с балансировочным клапаном BALLOREX Venturi\ Vario\ Basic, регулятор BALLOREX Delta на подающем трубопроводе, клапан-партнер на обратном трубопроводе.
Преимущества применения:
BALLOREX Delta обеспечивает необходимый перепад давления на циркуляционном кольце при любых нагрузках системы и при разных рабочих режимах. Это позволяет поэтапно запускать объект в эксплуатацию благодаря зональной балансировке, экономя как время так и деньги, потраченные на повторную перенастройку оборудования. На практике это означает, что части здания могут быть постепенно введены в эксплуатацию по мере завершения их строительства. Частичное отключение системы не влияет на другие ее части.
| Подключение DN | Kvs | Перепад давления | Артикул |
|---|---|---|---|
| 15 | НР 3/4" | 5-25 | 80597.550 |
| 15 | НР 3/4" | 5-25 | 80597.551 |
| 15 | ВР 1/2" | 5-25 | 80597.560 |
| 15 | ВР 1/2" | 20-40 | 80597.561 |
| 20 | ВР 3/4" | 5-25 | 80597.562 |
| 20 | ВР 3/4" | 20-40 | 80597.563 |
| 25 | ВР 1" | 5-25 | 80597.564 |
| 25 | ВР 1" | 20-40 | 80597.565 |
| 32 | ВР 1 1/4" | 5-25 | 80597.566 |
| 32 | ВР 1 1/4" | 20-40 | 80597.567 |
Свойства:
- Корпус клапана, седла, плунжера, и внутренних подвижных частей – латунь CW602N;
- Пружина регулятора перепада давления - нержавеющая сталь AISI 304;
- Мембрана - этиленпропилендиеновый мономер EPDM;
- Рукоятка – полифениленсульфид PPS;
- Диапазон рабочих температур Tраб=-20...+135 °C;
- Рабочее давление Ру=25 бар;
- Максимальное давление при проведении гидравлических испытаний: 40 бар;
- Условный проход Ду 15-50 мм;
- Рабочая среда: вода, раствор полипропиленгликоля 50%;
- Внутренняя цилиндрическая резьба Кр по ISO 7/1 (ГОСТ 6211-81).
Клапан BALLOREX DP работает по принципу регулятора перепада давления, обеспечивая поддержание заданного перепада давления на потребителе, при этом ограничение максимального расхода при заданном перепаде давления осуществляется клапаном BallorexVenturi.
Перепад давления на потребителе поддерживается постоянным независимо от изменения располагаемого напора на стояке за счет обратной импульсной связи между клапанами BALLOREX Delta и BALLOREX Venturi. При изменении давления подающем трубопроводе в месте установки клапана BALLOREX Venturi шток клапана, жестко соединенный с мембраной, изменяет свое положение и, соответственно, пропускную способность клапана, для сохранения установленного перепада давления.
Мембрана клапана с одной стороны находится под давлением обратного трубопровода, с другой стороны под давлением подающего трубопровода, приходящего по импульсной трубке, а также давления пружины регулятора перепада давления. Таким образом, поддерживаемый перепад давления обеспечивается путем изменения силы сжатия пружины за счет изменения ее длины при настройке регулятора перепада давления. При этом рабочая точка мембраны и штока клапана смещается для обеспечения нужного перепада давления.
Поддерживаемый перепад давления будет равен сумме потерь давления на ограничителе расхода клапана BALLOREX Delta, самой нагрузке и клапане BALLOREX Venturi. Следовательно, меняя настройку ограничителя расхода клапана BALLOREX Delta, можно регулировать перепад давления на нагрузке (например, ограничивать перепад давления на радиаторных терморегуляторах во избежание возникновения повышенного уровня шума).
