Балансировочные клапаны BALLOREX Vario предназначены для гидравлической увязки разных потребителей тепла (холода) по объёмному расходу для достижения их максимально оптимальной работы.
Клапаны для балансировки BALLOREX Vario используются в разнообразных инженерных системах: домовых теплопунктах, модулях учета потребляемой энергии, центральных стояках систем отопления, для увязки тепловентиляторных (отопительных систем) и чиллерных установок (систем кондиционирования)

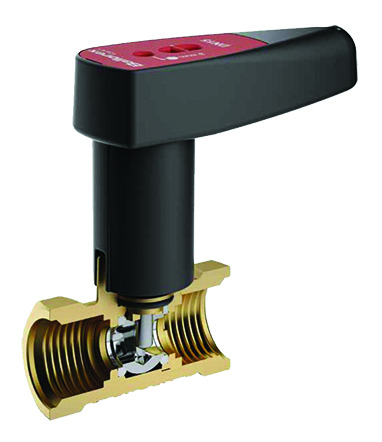

Статический (ручной) балансировочный клапан BALLOREX Vario совмещает функции ограничителя расхода и запорного устройства. При необходимости посредством дренажно-измерительного порта клапана можно произвести слив теплоносителя, а также определить температуру и объемный расход транспортируемой среды с помощью штатного расходомера. Клапан предназначен для работы в системах отопления и охлаждения, а также системах тепло- и холодоснабжения с сетевой водой или водным раствором этилен- или пропиленгликоля с концентрацией не более 50%
|
Ду, мм |
Присоед. размер |
Расход, л/ч |
Kvs, м3/ч |
Артикул |
|---|---|---|---|---|
|
15 |
ВР 1/2” |
19-530 |
1,71 |
80597.700 4351000S-001003 |
|
20 |
ВР 3/4” |
55-1170 |
4,40 |
80597.701 4451000S-001003 |
|
25 |
ВР 1” |
84-2170 |
7,46 |
80597.702 4551000S-001003 |
|
32 |
ВР 1 1/4” |
310-4500 |
13,50 |
80597.703 4651000S-001003 |
|
40 |
ВР 1 1/2” |
450-6770 |
23,70 |
80597.704 4751000S-001003 |
|
50 |
ВР 2” |
960-12640 |
34,50 |
80597.705 4851000S-001003 |
- Рабочая среда - вода или водный раствор пропиленгликоля (40%)
- Корпус - хромированная латунь DZR CuZn36Pb2AS
- Измерительные порты - никелированная латунь CuZn39Pb3
- диапазон допустимых значений рабочей температуры: -20…120 °C
- максимальное давление при проведении гидравлических испытаний: 40 бар;
- условное рабочее давление: Ру 16 бар
- соединение резьбовое
- условный проход: Ду 15-50 мм
