Назначение балансировочных клапанов BALLOREX Venturi от компании Meibes это гидравлическая увязка разных потребителей теплоносителя по объёмному расходу для достижения их максимально оптимальной работы.
Клапаны для балансировки BALLOREX Venturi используются в разнообразных инженерных системах: домовых теплопунктах, модулях учета потребляемой энергии, центральных стояках систем отопления, для увязки тепловентиляторных (отопительных систем) и чиллерных установок (систем кондиционирования).

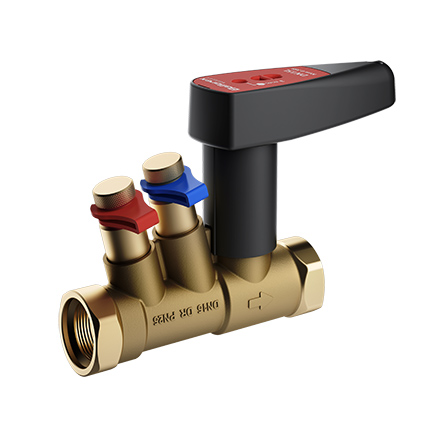

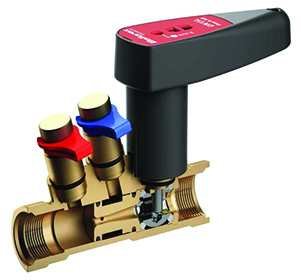

Статический (ручной) балансировочный клапан Ballorex Venturi совмещает функции ограничителя расхода и запорного устройства. Встроенное сопло Вентури между патрубками измерения перепада давления позволяет иметь высокую точность измерения расхода (погрешность около 3%) от почти нулевого расхода до номинального, не требует участков для стабилизации потока до и после клапана. При настройке системы с помощью электронного расходомера не нужно вносить выставленные преднастройки на клапане для точного измерения расхода. Выставленные настройки не зависят от количества открытий/закрытий клапана. При монтаже требует, чтобы направление потока теплоносителя соотвествовало указателю на корпусе.
Ду, мм |
Присоед. размер |
Расход, л/ч |
Kvs, м3/ч |
Артикул |
---|---|---|---|---|
15 |
ВР 1/2” |
19-530 |
1,71 |
80597.706 4351000S-001673 |
20 |
ВР 3/4” |
55-1170 |
4,40 |
80597.707 4451000S-001673 |
25 |
ВР 1” |
84-2170 |
7,46 |
80597.708 4551000S-001673 |
32 |
ВР 1 1/4” |
310-4500 |
13,50 |
80597.709 4651000S-001673 |
40 |
ВР 1 1/2” |
450-6770 |
23,70 |
80597.710 4751000S-001673 |
50 |
ВР 2” |
960-12640 |
34,50 |
80597.711 4851000S-001673 |
- Корпус - хромированная латунь DZR CuZn36Pb2AS
- Измерительные порты - Никелированная латунь CuZn39Pb3
- диапазон допустимых значений рабочей температуры: -20…120 °C
- максимальное давление при проведении гидравлических испытаний: 40 бар;
- условное рабочее давление: Ру 16 бар
- соединение резьбовое
- условный проход: Ду 15-50 мм
