Статические балансировочные клапаны BALLOREX Venturi Flanch фланцевые Ду 65- Ду 300
Статический/ ручной балансировочный клапан Ballorex Venturi совмещает функции ограничителя расхода и запорного устройства. Предназначенны для установления требуемого расчетного проектного значения расхода теплоносителя в определенном отопительном контуре. Применяеются в системах отопления, вентиляции, кондиционирования.

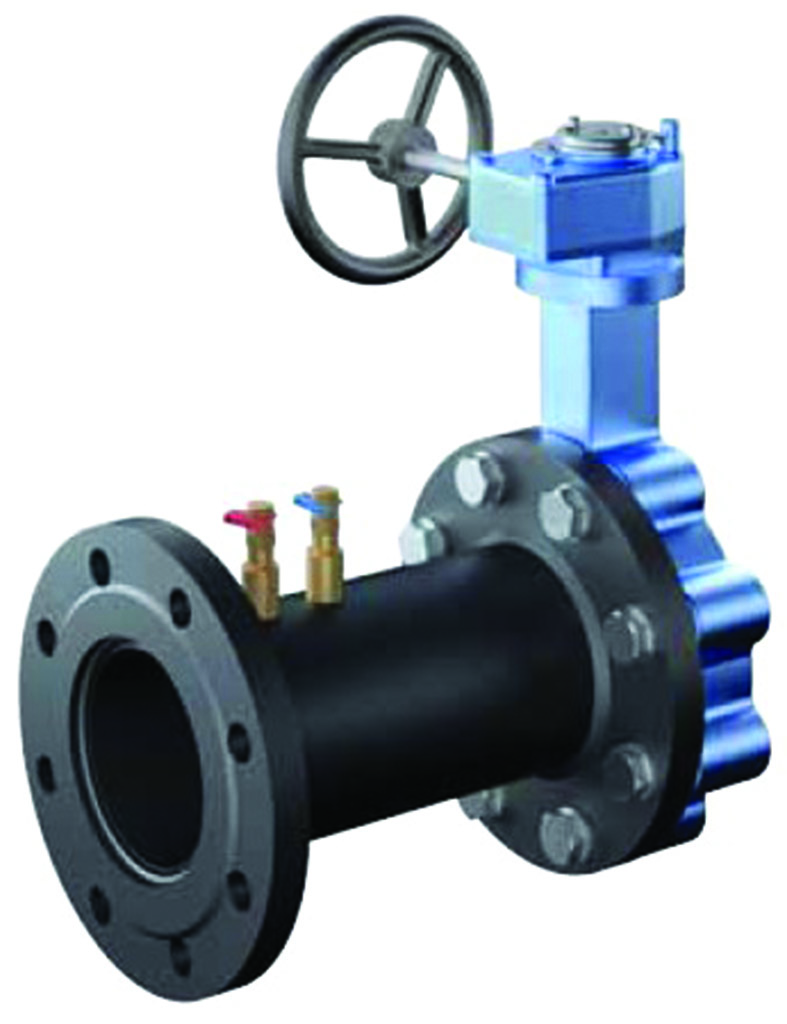

Имеет фланцевое подключение и запорное устройство на основе поворотной задвижки типа «Батерфляй». Встроенное сопло Вентури между патрубками измерения перепада давления позволяет иметь высокую точность измерения расхода (погрешность около 3%) от почти нулевого расхода до номинального, не требует участков для стабилизации потока до и после клапана. При настройке системы с помощью электронного расходомера не нужно вносить выставленные преднастройки на клапане для точного измерения расхода. Выставленные настройки не зависят от количества открытий/закрытий клапана. При монтаже требует, чтобы направление потока теплоносителя соотвествовало указателю на корпусе.
Рабочая среда - вода или водный раствор пропиленгликоля (40%).
Ду, мм |
Присоед. размер |
Расход, м3/ч |
Kvs, м3/ч |
Артикул |
---|---|---|---|---|
65 |
2 1/2’’ |
6,48-25,2 |
78,2 |
80597.471 3937000-680009 |
80 |
3’’ |
12,6-54,0 |
169 |
80597.472 3937600-680009 |
100 |
4’’ |
22,3-93,6 |
360 |
80597.473 3938200-680009 |
125 |
5’’ |
32,4-144 |
502 |
80597.474 3938800-680009 |
150 |
6’’ |
60,5-205 |
1010 |
80597.475 3939400-680009 |
200 |
8’’ |
101-360 |
1910 |
80597.476 3940000-680009 |
250 |
10’’ |
148-565 |
2540 |
80597.477 3940600-680009 |
300 |
12’’ |
259-814 |
4850 |
80597.478 3941200-680009 |
- Корпус - углеродистая сталь СТ 20
- Регулировочный шток - никелированная сталь
- Отсечной шар - никелированная латунь
- Уплотнение по шара - тефлон
- Измерительные порты - Никелированная латунь CuZn39Pb3
- диапазон допустимых значений рабочей температуры: -20…120 °C
- условное рабочее давление: Ру 16 бар
- соединение фланцевое Ру 16 бар;
- условный проход: Ду 65-300 мм
