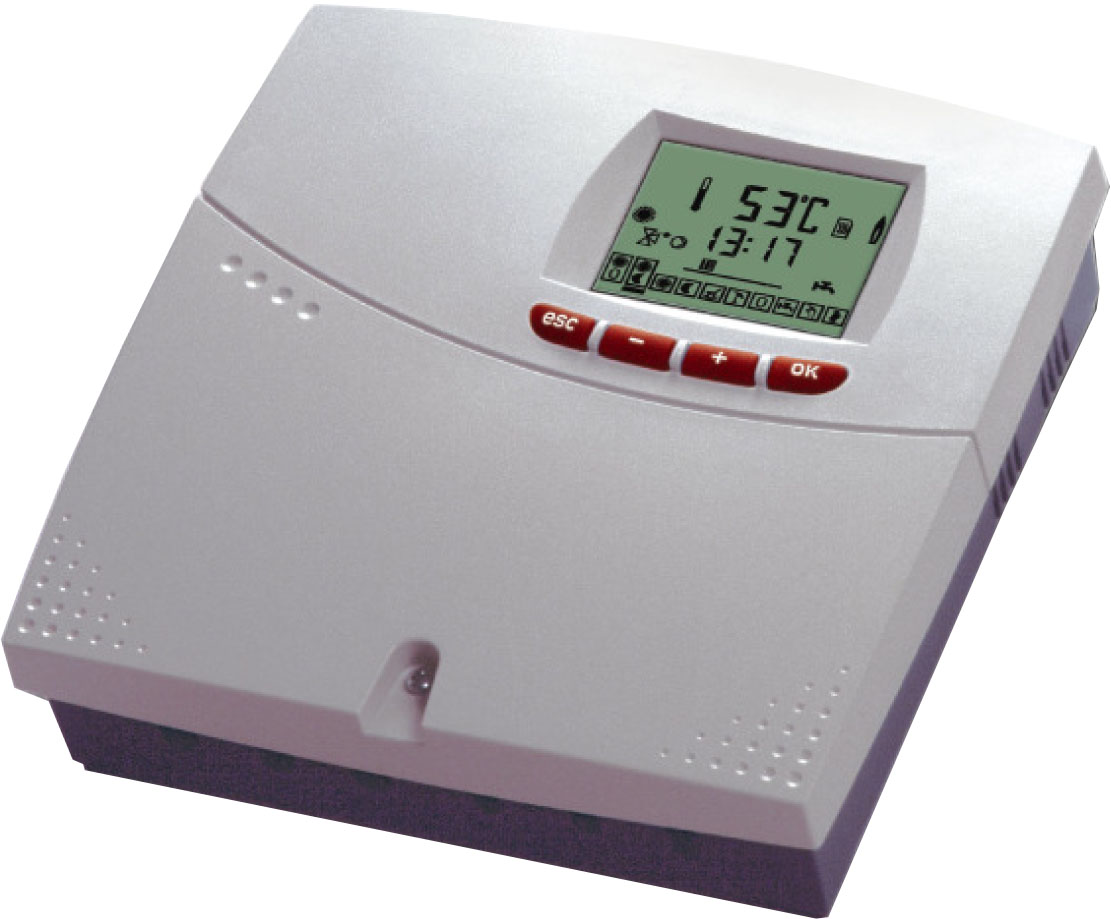

Предназначен для управления в погодозависимом режиме одним отопительным контуром со смесителем (Схема №8).

Данный регулятор имеет встроенный таймер, может работать с комнатными термостатами AWF и DWF.

Котлом не управляет.Модули расширения к данному регулятору не подключаются.

Питание - 220В (50 Гц).

Внимание:Датчики в комплект поставки не входят.

•3 релейных выхода с нагрузкой 2 А каждый, суммарный ток не более 4 А;

•1 релейный выход с нагрузкой 4А;

•Входной предохранитель;

•Защита насоса и смесителя от блокировки;

•Функция тестирования датчиков и выходных реле;

•Встроенная шина данных e-BUS и оптический интерфейс для сервисных нужд;

•Монтаж настенный.

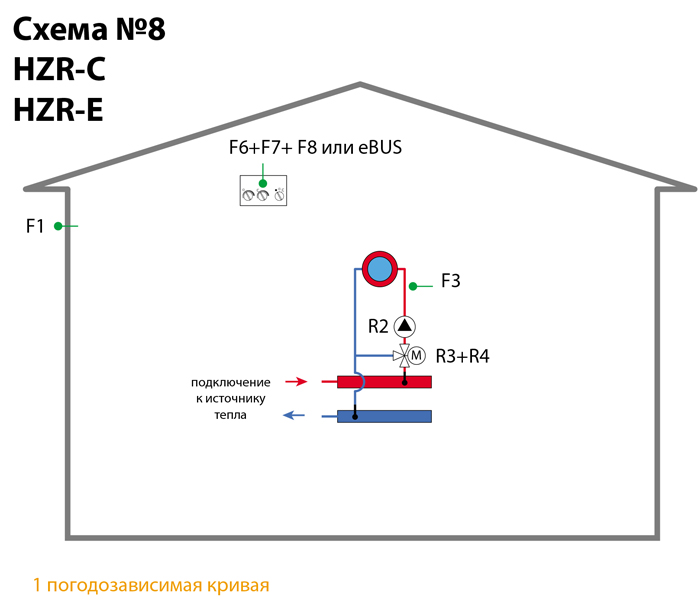

В регуляторе зашита только одна схема (схема №8). К регулятору необходимо подключить требуемое количество датчиков и исполнительных устройств, как нарисовано на схеме.

Дополнительно можно подключить один комнатный термостат AWF (клеммы F6+F7+F8+GND)  или DWF (eBUS). Управление по температуре стяжки пола и связь с автоматикой котла в данном регуляторе отсутствуют.

Гидравлические схемы отопительного регулятора HZR-M:
