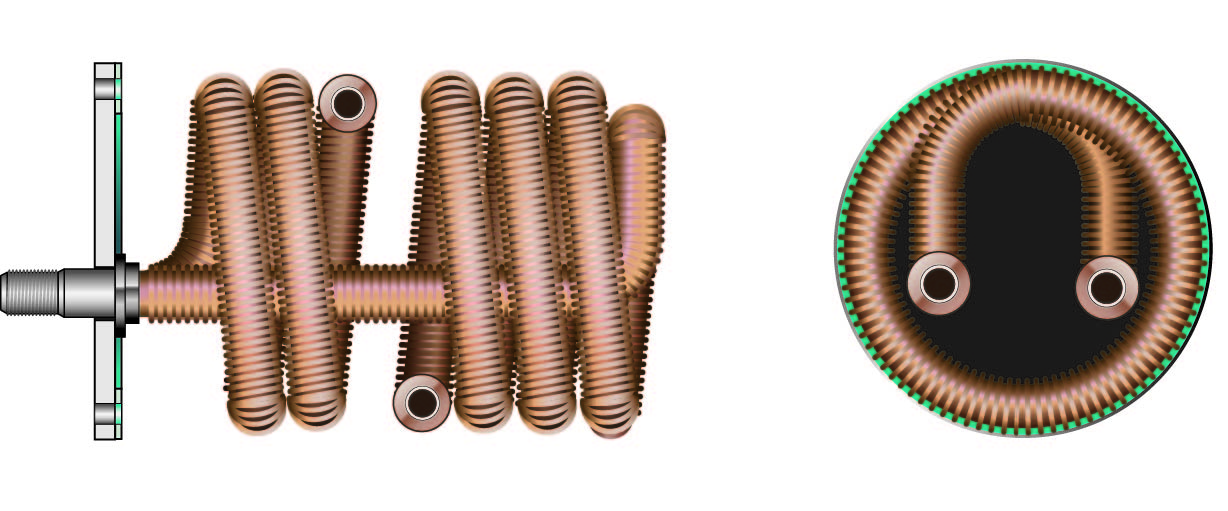

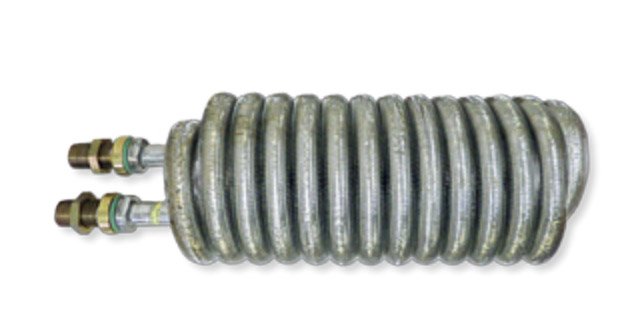

Оребренный теплообменник, как дополнительный змеевик для бойлеров ГВС и тепловых аккумуляторов. Может быть установлен на все накопители из данного каталога, которые имеют фланец Dнар =280 мм (Ду 200 мм). В комплекте с теплообменником идет слепой фланец с отверстиями под патрубки теплообменника, а также уплотнение для фланца. Все стыки спаяны серебрянным припоем, наружная поверхность медного теплообменника оцинкована холодным способом.
Теплообменник поставляется с электроизолированной соединительной арматурой (требуется для баков ГВС с анодной защитой). Макс. рабочее давление 10 бар, макс. рабочая температура 150 °C
Тип |
BW 10-1 |
BW 13-1 |
BW 18-1 |
BW 23-1 |
BW 26-2 |
BW 31-2 |
BW 36-2 |
BW 45-2 |
---|---|---|---|---|---|---|---|---|
Поверхность нагрева, [м2] |
1,0 |
1,2 |
1,8 |
2,3 |
2,5 |
3 |
3,6 |
4,5 |
Мощность, [кВт] |
17 |
21 |
33 |
39 |
40 |
48 |
58 |
72 |
Соединение, [дюймы] |
R ½ |
R ¾ |
R ¾ |
R ¾ |
R 1 |
R 1 |
R 1 |
R 1 |
Монтажные размеры |
||||||||
D, [мм] |
140 |
147 |
170 |
170 |
175 |
175 |
175 |
175 |
L, [мм] |
350 |
410 |
440 |
540 |
510 |
540 |
650 |
790 |
Полный установочный комплект (обработка отсутствует) |
||||||||
№ артикула |
17664 |
17666 |
17668 |
17670 |
17672 |
17674 |
17676 |
17678 |
Цена, евро/ед. |
635,08 |
686,16 |
911,20 |
1038,21 |
1155,56 |
1370,94 |
1445,49 |
1764,41 |
Полный установочнй комплект (эмалированные ёмкости) |
||||||||
№ артикула |
17665 |
17667 |
17669 |
17671 |
17673 |
17675 |
17677 |
17679 |
Цена, евро/ед. |
657,17 |
699,96 |
896,01 |
1064,44 |
1322,61 |
1399,93 |
1480,00 |
1826,53 |
