Слоистые мультибуферные аккумуляторы тепла SPSX-G/SPSX-2G со встроенным 1 или 2 теплообменниками
Слоистые мультиаккумуляторы тепла SPSX-G/SPSX-2G применяются для аккумуляции тепловой энергии полученной от теплогенераторов с разным тепловым потенциалом, таких как твердотопливные котлы, электрические котлы, тепловые насосы, солнечные коллекторы и т.д.

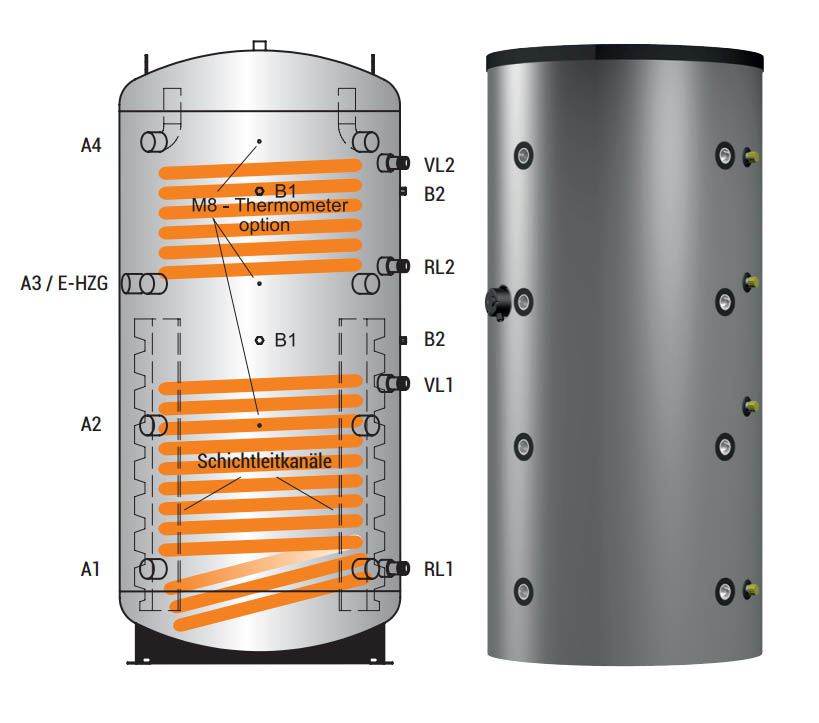

Данный бак имеет 4 пары штуцеров для включения источников и потребителей с разной температурой подачи и гладкотрубный теплообменник (два теплообменника модификация 2G) для подключения дополнительного (двух дополнительных) источника тепла.
Внутри бака установлены стратификационные пластины, которые препятствуют перемешиванию слоев теплоносителя с разной температурой. Стратификаторы обеспечивают подъем возвращенного теплоносителя на ту высоту, где находится теплоноситель с такой же температурой либо опускание теплоносителя на слой с соответвующей ему по температуре.
За счет такой конструкции в баке не перемешивается теплоноситель с разной температурой, что позволяет принять максимально больше энергии от источника тепла, с наибольшим коэфициентом полезного действия, а также получить на потребителя теплоноситель максимально возможной температуры.
Принцип работы
Горячий теплоноситель из системы отопления или системы теплоснабжения поступает в бак накопитель через штуцеры и гладкотрубный теплообменник, где и разбирается потребителями через соответствующие патрубки системы отопления.
Свойства
- Напольные накопительные водонагреватели из стали S235JR
- Гладкотрубный теплообменник модификация G/ два гладкотрубных теплообменника модификация 2G
- Внутренняя поверхность: обработка отсутствует, наружная поверхность: грунтовка
- Варьирование местоположения температурного датчика посредством прижимной планки
- Ревизионный фланец 280 x 200 x LK 245
- Флисовая сьемная теплоизоляция с полистирольным кожухом.изоляцию днища в соответствии с DIN 4753, часть 8, от 800 л толщина 100 мм, цвета RAL 9006 (серый);
Рабочее давление 3 бар/ максимальная рабочая температура 95 °С
Тип накопителя SPSX-G (-2G) |
|
500 |
800 |
1000 |
1500 |
2000 | |
---|---|---|---|---|---|---|---|
Ёмкость |
[л] |
500 |
800 |
1000 |
1500 |
2000 |
|
Диаметр без изоляции |
[мм] |
650 |
790 |
790 |
1000 |
1100 |
|
Диаметр с изоляцией |
[мм] |
810 |
990 |
990 |
1200 |
1300 |
|
Изоляция |
[мм] |
80 |
100 |
||||
Высота с изоляцией |
[мм] |
1700 |
1802 |
2202 |
2130 |
2380 |
|
Установочные размеры |
[мм] |
1690 |
1780 |
2180 |
2150 |
2420 |
|
Поверхность нагрева вверху/внизу |
[м2] |
1,1/2,15 |
1,4/2,5 |
2,0/3,2 |
2,15/4,25 |
2,15/4,25 |
|
Водяной объем в теплообменнике вверху/внизу |
[л] |
7,0/13,5 |
8,8/15,7 |
12,6/20,1 |
13,5/26,7 |
13,5/26,7 |
|
макс. t/макс. p в накопителе |
[°C/бар] |
95/3 |
|||||
макс. t/макс. p в теплообменнике |
[°C/бар] |
110/16 |
|||||
Подключения |
|||||||
Наружная резьба теплообменникa (VL/RL) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1 |
G 1 |
|
Соединения для впускного/выпускного патрубка (A1 - A4), ВР |
[дюймы] |
Rp 1½ |
Rp 1½ |
Rp 1½ |
Rp 1½ |
Rp 1½ |
|
Подключение ТЭНа (на высоте А3) |
[дюймы] |
Rp 1 1/2 |
|||||
Соединения для датчика/регулятора |
|
Прижимная планка (сенсорный блок) |
|||||
Патрубок для удаления воздуха |
[дюймы] |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
|
Размеры от уровня пола |
|
||||||
A1, RL 1 |
[мм] |
245 |
246 |
246 |
320 |
335 |
|
A2 |
[мм] |
645 |
646 |
786 |
786 |
875 |
|
VL 1 |
[мм] |
870 |
816 |
946 |
1020 |
1035 |
|
A3/ E-HZG |
[мм] |
1045 |
1046 |
1326 |
1253 |
1415 |
|
RL 2 |
[мм] |
1095 |
1096 |
1376 |
1303 |
1515 |
|
VL 2 |
[мм] |
1385 |
1386 |
1806 |
1653 |
1865 |
|
A 4 |
[мм] |
1405 |
1446 |
1866 |
1720 |
1975 |
|
Вес SPSX-G/SPSX-2G |
[кг] |
124/141 |
158/179* |
190/220* |
271/304* |
328/361* |
|
Артикул SPSX-G (RAL 9006, серебристый), др. цвета по запросу |
|
28527 |
22582/28530 |
22592/28532 |
22602/28535 |
27955/28537 |
|
Артикул SPSX-2G (RAL 9006, серебристый), др. цвета по запросу |
|
28528 |
26000/28530 |
26010/28532 |
26026/28535 |
28313/28537 |
