Бивалентный бак косвенного нагрева выполненный из нержавеющей стали (1.4571) SSK с встроенными двумя гладкотрубными теплообменниками, так же из нержавеющей стали, разнесенными по высоте бака предназначены для нагрева горячей воды от источников с разными температурными графиками.

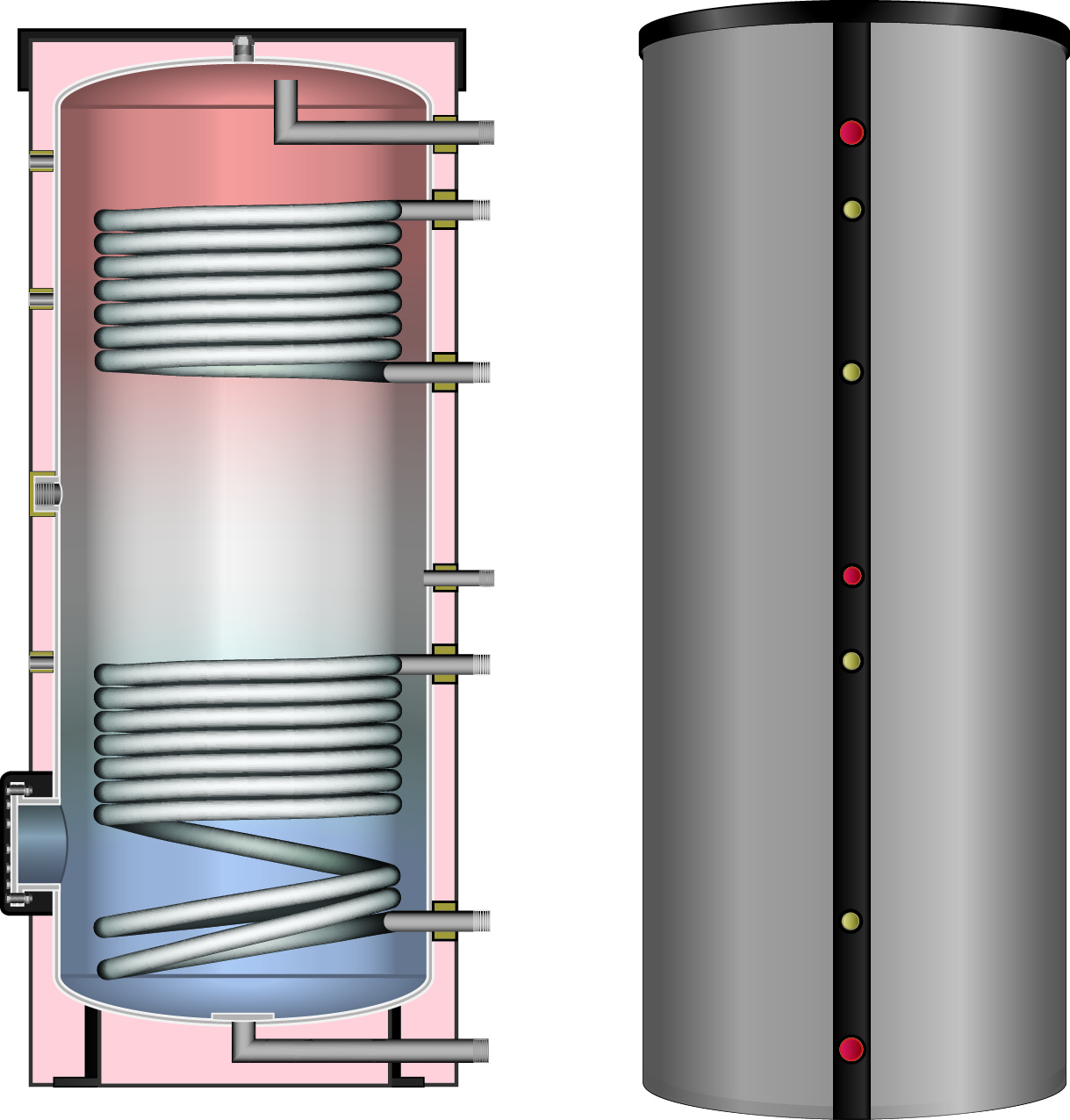

Принцип работы.
Холодная вода поступившая в бак с нижнего штуцера нагревается внутри бака из нержавеющей стали с помощью двух теплообменников, нижнего от низкотемпературного теплоносителя (солнечные коллекторы/ тепловой насос) и при необходимости догревается верхним теплообменником (газовый котел/ твердотопливный котел/ электрокотел).
Бак предусматривает установку ТЭНа в предусмотренную муфту 1 ½” НР. Который требует питания 220 В или 400 В, мощность возможна от 3 кВт до 12 кВт, в зависимости от требуемой производительности бака.
Свойства
- водонагреватели из нержавеющей стали 1.4571 с двумя гладкотрубными теплообменниками из стали той же марки;
- Две гильзы для датчиков;
- термометр в комплекте поставки;
- в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
- ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- Съёмная флисовая изоляция 100мм с полистирольным кожухом
|
Тип накопителя HSS |
|
200 |
300 |
400 |
500 |
750 |
1000 |
|---|---|---|---|---|---|---|---|
|
Ёмкость |
[л] |
200 |
300 |
400 |
500 |
750 |
1000 |
|
Диаметр без изоляции |
[мм] |
500 |
500 |
600 |
600 |
750 |
850 |
|
Диаметр с изоляцией |
[мм] |
700 |
700 |
800 |
800 |
950 |
1050 |
|
Изоляция |
[мм] |
100 |
100 |
100 |
100 |
100 |
100 |
|
Высота с изоляцией |
[мм] |
1445 |
1695 |
1740 |
1990 |
2075 |
2116 |
|
Установочные размеры |
[мм] |
1420 |
1670 |
1730 |
1970 |
2070 |
2130 |
|
Поверхность нагрева вверху/внизу |
[м2] |
0,9/0,9 |
0,9/1,4 |
0,9/1,8 |
0,9/1,8 |
1,4/2,4 |
1,6/2,8 |
|
Водяной объем в теплообменнике вверху/внизу |
[л] |
3,0/3,0 |
4,7/7,3 |
6,2/12,5 |
6,2/12,5 |
9,7/16,6 |
11,1/19,5 |
|
Мощность теплообменника (80/60/15 0C) вверху/внизу |
[кВт] |
19/39 |
31/60 |
33/69 |
37/76 |
48/93 |
54/112 |
|
Потеря давления в теплообменнике вверху/внизу |
[мбар] |
160/580 |
40/190 |
15/90 |
15/105 |
35/200 |
50/320 |
|
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) |
|
2/4 |
3/12 |
3/20 |
4/23 |
10/35 |
14/46 |
|
Длительная производительность бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
476/978 |
784/1522 |
820/1743 |
943/1924 |
1215/2413 |
1348/2846 |
|
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
|
макс. t/макс. p в теплообменнике |
[°C/бар] |
110/25 |
110/25 |
110/25 |
110/25 |
110/25 |
110/25 |
|
Подключения |
|
|
|
||||
|
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
Rp 1 |
Rp 1 |
Rp 1 |
Rp 1 |
Rp 1 1/2 |
Rp 1 1/2 |
|
Циркуляционного трубопровода (Z) |
[дюймы] |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
|
Теплообменники (VL/RL) |
[дюймы] |
G1 |
G1 1/4 |
G1 1/2 |
G1 1/2 |
G1 1/2 |
G1 1/2 |
|
Номинальный диаметр контрольного фланца (RFL) |
|
DN 110 |
DN 110 |
DN 110 |
DN 110 |
DN 110 |
DN 110 |
|
Патрубок развоздушивания бака |
|
Rp1 |
Rp1 |
Rp1 |
Rp1 |
Rp1 |
Rp1 |
|
Соединения для датчика/регулятора |
[дюймы] |
|
Резьба ВР 1/2’’ (отверстие без гильзы) |
||||
|
Патрубок для ТЭНа |
[дюймы] |
|
Rp 1/2 |
||||
|

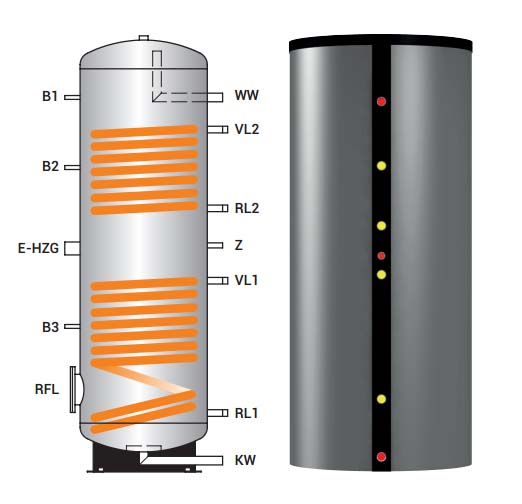

Размеры от уровня пола |
|
||||||
|
KW |
[мм] |
65 |
65 |
70 |
70 |
80 |
90 |
|
RL 1 |
[мм] |
305 |
305 |
330 |
330 |
380 |
405 |
|
VL 1 |
[мм] |
605 |
795 |
890 |
890 |
940 |
1005 |
|
RL 2 |
[мм] |
685 |
870 |
975 |
975 |
1025 |
1140 |
|
Z |
[мм] |
765 |
945 |
1055 |
1110 |
1115 |
1240 |
|
VL 2 |
[мм] |
1065 |
1260 |
1325 |
1380 |
1430 |
1640 |
|
WW |
[мм] |
1145 |
1375 |
1420 |
1670 |
1720 |
1745 |
|
Вес |
[кг] |
75 |
100 |
115 |
120 |
185 |
210 |
|
Артикул (RAL 9006, серебристый), др. цвета по запросу |
|
14088 |
12496 |
12678 |
12623 |
13332 |
13060 |
