Водонагреватели с двумя теплообменниками и съёмной изоляцией SSH от 300 до 2000 л
Вертикальные емкостные водонагреватели SSН с встроенными двумя гладкотрубными теплообменниками предназначены для приготовления горячей воды в сочетании с системой солнечных коллекторов, тепловыми насосами, водогрейными котлами или системами централизованного теплоснабжения.
Бак имеет съёмную изоляцию из флиса с полистирольным кожухом. За счет этого имеет меньшие монтажные габариты нежели баки ESS-PU.

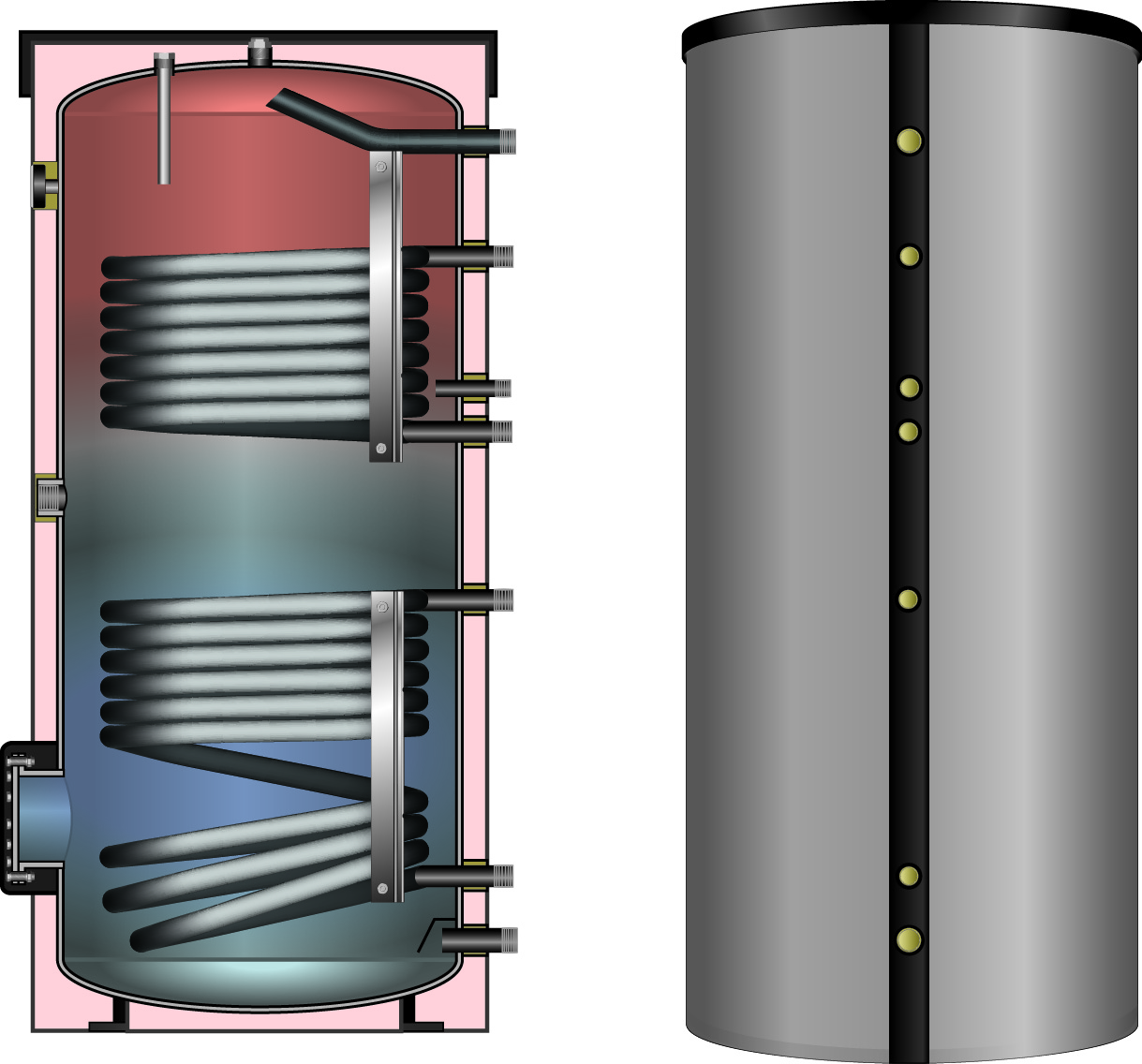

Принцип работы.
Низкотемпературный контур идущий от солнечных коллекторов, либо теплового насоса подходит к нижнему теплообменнику к самой холодной зоне. Теплоноситель более высокой температуры из системы отопления, теплоснабжения или другого источника поступает к верхнему теплообменнику. Холодная вода поступает из системы холодного водоснабжения, через патрубки холодного водоснабжения, в бак и, благодаря теплообмену, разогревается и накапливается. При начале водоразбора, через патрубок горячего водоснабжения, разогретая вода поступает в систему ГВС. Для обеспечения комфортного потребления воды есть отдельно выход под линию рециркуляции.
В случае возможных сбоев в системе отопления или в качестве дополнительного теплового источника, в бак может быть установлена система электроотопления, которая представляет из себя электрический нагревательный элемент с резьбой 1 ½” НР. Который требует питания 220 В или 400 В, потребляемая мощность 3-9 кВт, в зависимости от модификации.
Бак изготовленс внутренним эмалевым покрытием, благодаря чему достигается высокая коррозийная стойкость и соответственно длительный срок эксплуатации бака.
Свойства
- водонагреватели из стали S235JR с двумя гладкотрубными теплообменниками большой площади;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- магниевый анод 11/4 для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- Две гильзы для датчиков;
- термометр в комплекте поставки;
- в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
- ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- Флисовая изоляция с полистирольным кожухом;
Тип накопителя SSH |
|
301 |
401 |
501 |
751 |
1001 |
1500 |
2000 |
---|---|---|---|---|---|---|---|---|
Ёмкость |
[л] |
300 |
400 |
500 |
750 |
1000 |
1500 |
2000 |
Диаметр без изоляции |
[мм] |
550 |
600 |
650 |
750 |
900 |
1000 |
1100 |
Диаметр с изоляцией |
[мм] |
710 |
760 |
810 |
950 |
1100 |
1200 |
1300 |
Изоляция |
[мм] |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
Высота с изоляцией |
[мм] |
1625 |
1705 |
1815 |
2082 |
2010 |
2250 |
2410 |
Установочные размеры |
[мм] |
1620 |
1690 |
1800 |
2050 |
2020 |
2260 |
2440 |
Поверхность нагрева вверху/внизу |
[м2] |
1,0/1,4 |
1,2/1,7 |
1,5/2,1 |
1,9/2,7 |
1,9/2,9 |
2,0/4,0 |
2,0/4,0 |
Водяной объем в теплообменнике вверху/внизу |
[л] |
6,3/8,8 |
7,6/10,7 |
9,4/13,2 |
16,0/22,8 |
16,0/24,5 |
17,0/34,0 |
17,0/34,0 |
Мощность теплообменника (80/60/15 0C) вверху/внизу |
[кВт] |
26/44 |
32/49 |
35/65 |
49/98 |
49/107 |
51/118 |
51/118 |
Потеря давления в теплообменнике вверху/внизу |
[мбар] |
40/80 |
50/130 |
60/280 |
40/180 |
40/200 |
42/265 |
42/265 |
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) |
|
2/11 |
2,2/13 |
2,8/18 |
13/35 |
13 /41 |
17/46 |
21/55 |
Длительнаяпроизвод. бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
660/1130 |
790/1270 |
905/1620 |
1220/2470 |
1220/2690 |
1280/2990 |
1280/2990 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
160/25 |
160/25 |
160/25 |
160/25 |
160/25 |
160/25 |

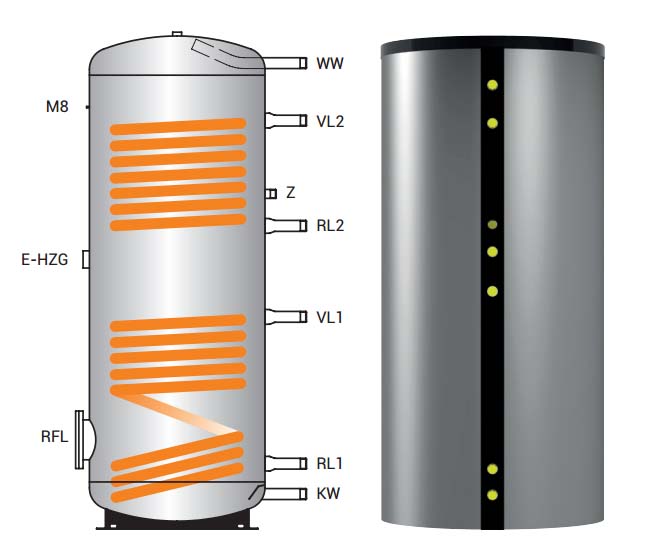

Подключения |
|
|
|
|
||||
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1 1/2 |
G 1 1/2 |
G 2 |
G 2 |
Циркуляционного трубопровода (Z) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
G 1 |
G 1 |
Теплообменники (VL/RL) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1¼ |
G 1¼ |
G 1½ |
G 1½ |
Патрубок для ТЭНа (E-HZG) |
[дюймы] |
Rp 1½ |
Rp 1½ |
Rp 1½ |
Rp 1½ |
Rp1½ |
Rp 1½ |
Rp 1½ |
Номинальный диаметр контрольного фланца (RFL) |
|
DN 110 |
DN 110 |
DN 110 |
DN 200 |
DN 200 |
DN 200 |
DN 200 |
Соединения для датчика/регулятора |
|
Прижимная планка (сенсорный блок) |
||||||
Соединение для термометра |
|
Опционально М8 |
- |
- |
||||
Размеры от уровня пола |
|
|||||||
KW |
[мм] |
110 |
120 |
130 |
157 |
180 |
230 |
255 |
RL 1 |
[мм] |
205 |
220 |
225 |
280 |
320 |
375 |
400 |
VL 1 |
[мм] |
675 |
690 |
875 |
967 |
947 |
1125 |
1150 |
RL 2 |
[мм] |
950 |
1015 |
1020 |
1127 |
1097 |
1275 |
1300 |
Z |
[мм] |
1050 |
1115 |
1120 |
1227 |
1197 |
1425 |
1450 |
VL 2 |
[мм] |
1290 |
1355 |
1490 |
1567 |
1482 |
1650 |
1675 |
WW |
[мм] |
1460 |
1528 |
1630 |
1855 |
1760 |
1860 |
2005 |
E-HZG |
[мм] |
850 |
915 |
920 |
1032 |
1012 |
1200 |
1225 |
Вес (без изоляции) |
[кг] |
156 |
178 |
234 |
344* |
400* |
495* |
590* |
Артикул (RAL 9006, серебристый), др. цвета по запросу |
|
28430 |
28433 |
28436 |
17230/28439 |
17236/28440 |
23756/28441 |
23553/28442 |
