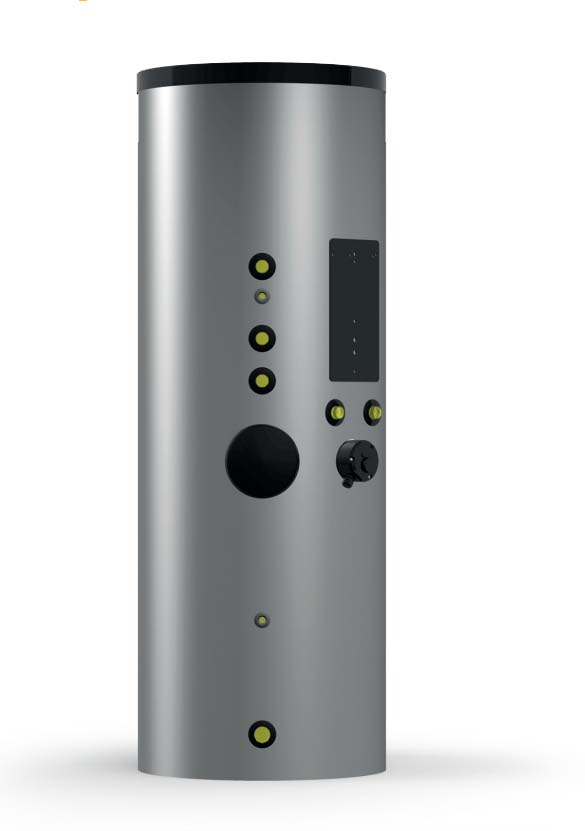

Бивалентный бак косвенного нагрева SSK с встроенными двумя гладкотрубными теплообменниками разнесенными по высоте бака предназначены для нагрева горячей воды от теплогенераторов с разной температурой подачи.
Бак имеет площадку для установки непосредственно на баке циркуляционной насосной солнечной группы, что упрощает монтаж и экономит место котельной.
Принцип работы.

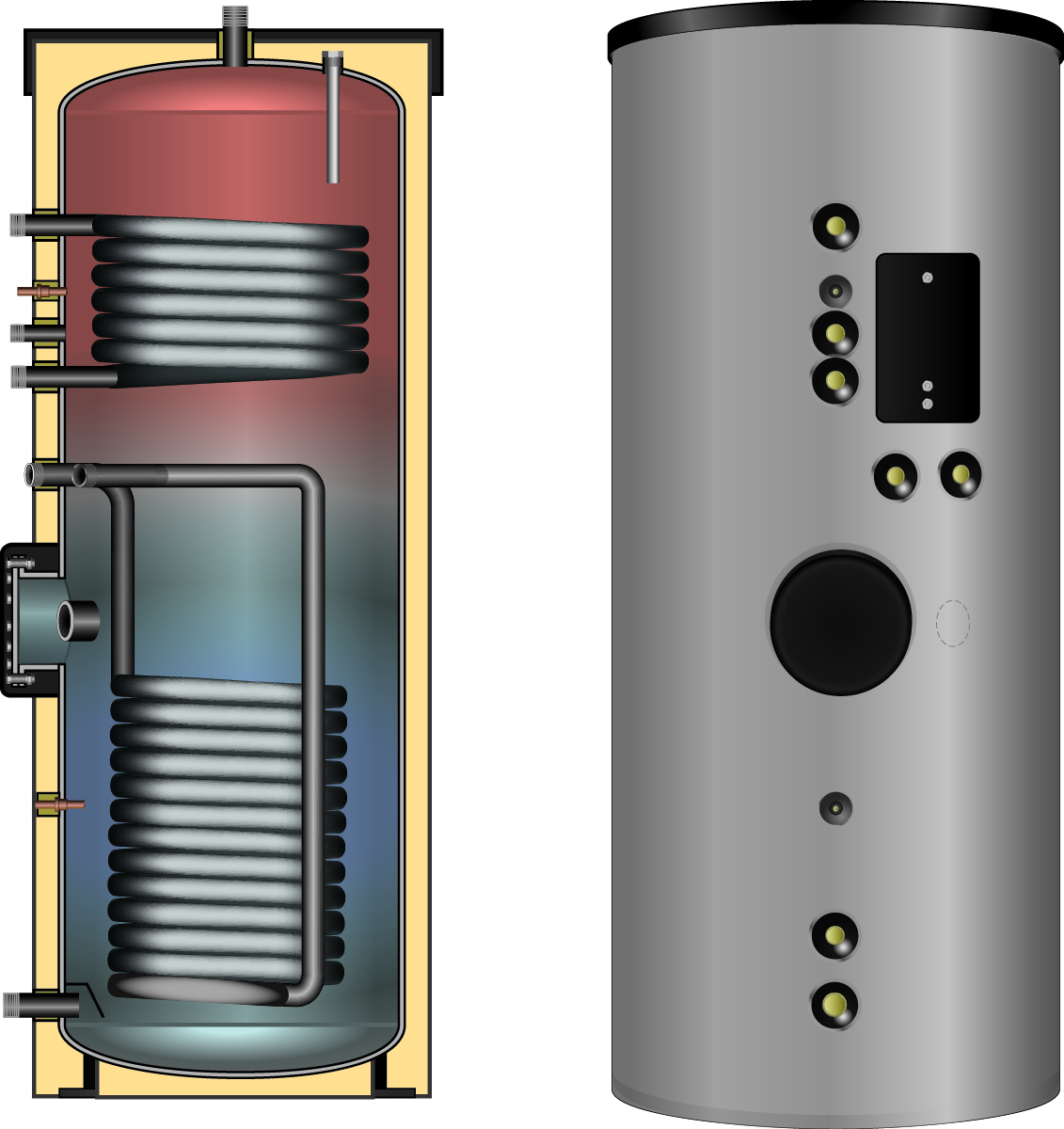

Холодная вода поступившая в бак с нижнего штуцера нагревается внутри эмалированного бака с помощью двух теплообменников, нижнего от низкотемпературного теплоносителя (солнечные коллекторы/ тепловой насос) и верхнего теплообменника (газового котла/ твердотопливного котла/ электрокотла).
Бак предусматривает установку электрического нагревательного элемента с резьбой 1 ½” НР. Который требует питания 220 В или 400 В, мощность ТЭНа возможна от 1,5 кВт до 6 кВт.
Бак изготовлен с внутренним эмалевым покрытием, благодаря чему достигается высокая коррозийная стойкость и соответственно длительный срок эксплуатации бака.Для защиты от микротрещин водонагреватель комплектуется магниевым защитным анодом. Опционно в бак можно устанавливать активный магниевый анод имеющий неограниченный срок службы.
Свойства
- водонагреватели из стали S235JR с тремя гладкотрубными теплообменниками;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- магниевый анод 11/4 для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- Гильза для датчиков высокотемпературного и низкотемпературного нагревательных контуров;
- термометр в комплекте поставки;
- в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
- ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- изоляция 50мм вспененный полиуретан в кожухе
Тип накопителя SSK |
|
300 |
500 |
---|---|---|---|
Ёмкость |
[л] |
300 |
500 |
Диаметр без изоляции (изоляция не снимается) |
[мм] |
500 |
650 |
Диаметр с изоляцией |
[мм] |
600 |
750 |
Высота с изоляцией |
[мм] |
1697 |
1783 |
Установочные размеры |
[мм] |
1800 |
1970 |
Поверхность нагрева вверху/внизу |
[м2] |
0,8/1,2 |
1,2/1,8 |
Водяной объем в теплообменнике вверху/внизу |
[л] |
5,0/7,5 |
7,5/11,3 |
Мощность теплообменника (80/60/15 0C) вверху/внизу |
[кВт] |
23/37 |
32/56 |
Подключения |
|
||
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G 1 |
G 1 |
Циркуляционный трубопровод (Z) |
[дюймы] |
G ¾ |
G ¾ |
Теплообменник (VL1/RL1), (VL2/RL2) |
[дюймы] |
G ¾ |
G ¾ |
Гидравлическое сопротивление (верхний ТО/ нижний ТО) |
[мбар] |
35/90 |
55/250 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
160/25 |
Номинальный диаметр контр.фланца (RFL) |
|
DN 110 |
|
Соединение для датчика/регулятора |
|
Погружная гильза Ду 9 мм, L=60мм. |
|
Соединение для термометра |
|
Нет |
|
Подключение ТЭНа E-HZG |
|
Rp 1 1/2" |
|
Размеры от уровня пола |
|
||
KW |
[мм] |
110 |
128 |
RL 1 |
[мм] |
870 |
880 |
VL 1 |
[мм] |
870 |
880 |
RL 2 |
[мм] |
945 |
1020 |
Z |
[мм] |
1045 |
1125 |
VL 2 |
[мм] |
1215 |
1325 |
WW |
[мм] |
сверху |
сверху |
E-HZG |
[мм] |
755 |
760 |
Вес |
[кг] |
114 |
215 |
Артикул (RAL 9006, только серебристый), в комплекте с креплением насосной группы. |
|
27291/25393 |
24775/25393 |
