Накопительные эмалированные баки косвенного нагрева Huch SSH-Plus применяются для приготовления горячей воды вместе с конденсационными газовыми котлами, тепловыми насосами и солнечными коллекторами.

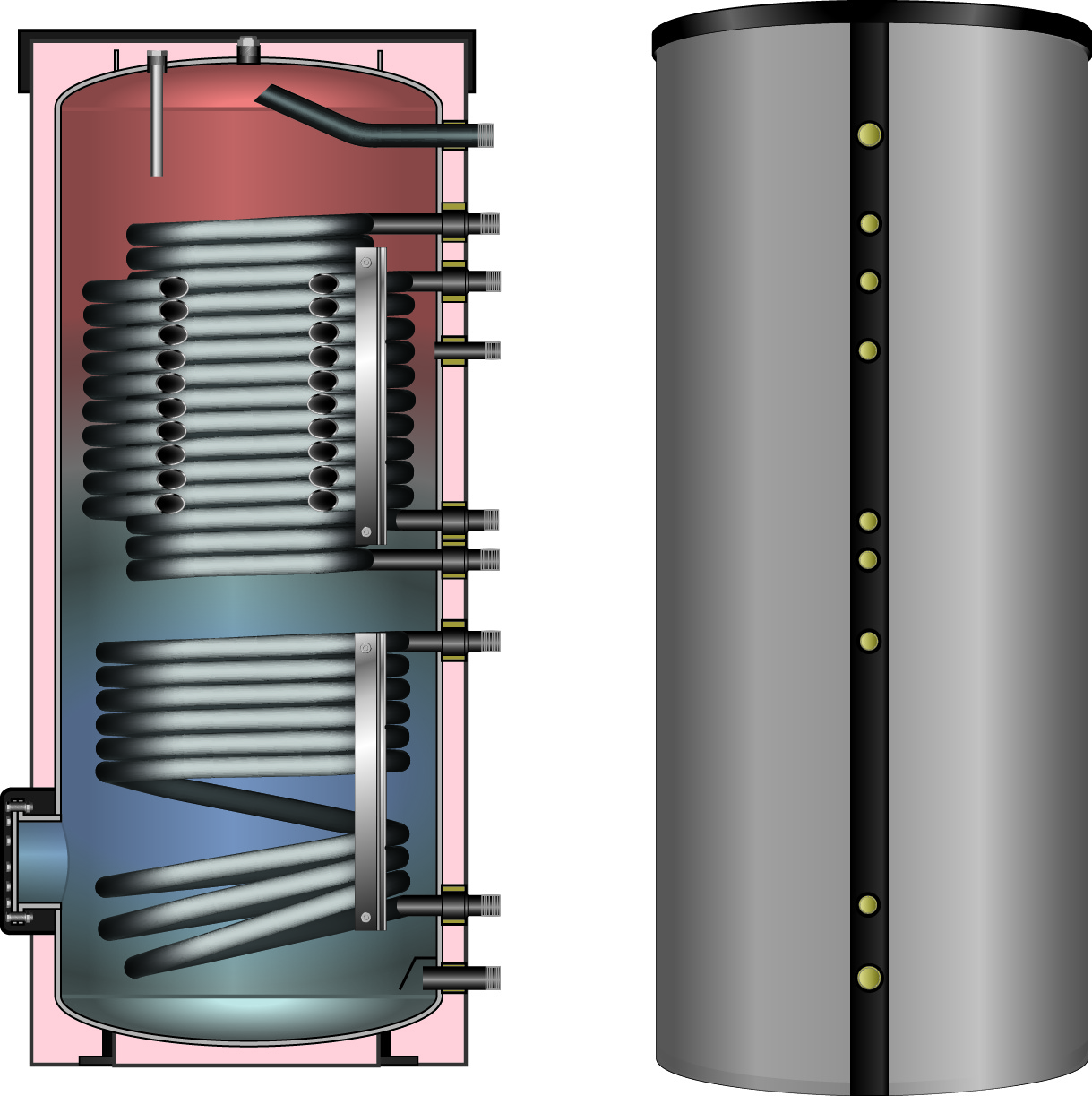

Бойлеры косвенного нагрева SSН-Plus комплектуются тремя гладкотрубными теплообменниками увеличенной площади которые могут нагревать горячую санитарную воду от трех разных источников тепловой энергии с разными средами, и разными температурными режимами, к примеру: газовый котел/ тепловой насос/ солнечная система теплоснабжения и т.д.
Бак изготовлен с внутренним эмалевым покрытием, благодаря чему достигается высокая коррозийная стойкость и соответственно длительный срок эксплуатации бака.
Для защиты от микротрещин водонагреватель комплектуется магниевым защитным анодом
Принцип работы.
Бак косвенного нагрева имея теплообменник увеличенной площади может иметь большую площадь теплообмена давая большие расходы по горячей воде.
Принцип подключения теплообменников: параллельный, последовательный, последовательно-параллельный.
Задача продукта:
Вывести конденсационный котел в точку росы, получая максимальный КПД при работе газового конденсационного котла на нагрев горячей воды.
Перевести тепловой насос к низкой температуре подачи, увеличивая коэффициент преобразования и уменьшая потребление электроэнергии.
Свойства
- водонагреватели из стали S235JR с тремя гладкотрубными теплообменниками;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- Бак предусматривает установку электрического нагревательного элемента с резьбой 1 ½” НР
- магниевый анод 11/4 для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- Две гильзы для датчиков;
- термометр в комплекте поставки;
- в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
- ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- Съёмная флисовая изоляция 100мм с полистирольным кожухом
Тип накопителя SSH-Plus |
|
351 |
501 |
801 |
---|---|---|---|---|
Ёмкость |
[л] |
350 |
500 |
800 |
Диаметр без изоляции |
[мм] |
600 |
650 |
800 |
Диаметр с изоляцией |
[мм] |
760 |
810 |
1000 |
Изоляция |
[мм] |
80 |
80 |
100 |
Высота с изоляцией |
[мм] |
1638 |
1889 |
1970 |
Установочные размеры |
[мм] |
1620 |
1860 |
1950 |
Поверхность нагрева вверху/внизу |
[м2] |
3,3(1,65/1,65))/1,3 |
4,95(2,43/2,43)/1,8 |
6,0(3,0/3,0)/2,0 |
Водяной объем в теплообменнике вверху/внизу |
[л] |
21/8,2 |
31/11 |
38/13 |
Мощность теплообменника (80/60/15 0C) вверху/внизу |
[кВт] |
83/39 |
93/49 |
93/62 |
Потеря давления в теплообменнике вверху/внизу** |
[мбар] |
410/60/200 |
750/110/350 |
830/120/420 |
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) вверху/внизу |
|
18/9 |
35/13 |
35/20 |
Длительная производительность бойлера по горячей воде (10°/80°/45°) вверху/внизу |
[л/ч] |
2100/1000 |
2500/1270 |
2500/1650 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
95/10 |
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
160/25 |
160/25 |
Подключения |
|
|||
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G 1 |
G 1 |
G 1 1/2 |
Циркуляционный трубопровод (Z) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
Теплообменник (VL/RL) |
[дюймы] |
G 1 |
G 1 |
G 1 |
Подключение ТЭНа E-HZG |
[дюймы] |
Rp 1 1/2 |
Rp 1 1/2 |
через фланец |
Номинальный диаметр контр.фланца (RFL) |
|
DN 110 |
||
Соединения для датчика/регулятора |
|
Прижимная планка (сенсорный блок) |
||
Соединение для термометра |
|
Нет |
||

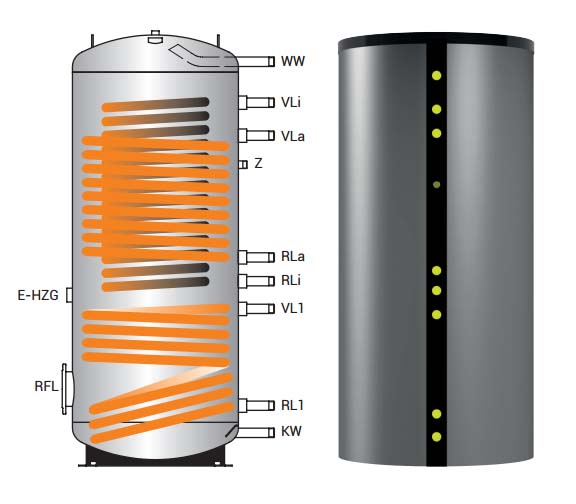

Размеры от уровня пола |
|
|||
KW |
[мм] |
120 |
130 |
160 |
RL 1 |
[мм] |
218 |
217 |
245 |
VL 1 |
[мм] |
568 |
637 |
645 |
RL (i) |
[мм] |
668 |
737 |
745 |
RL (a) |
[мм] |
751 |
820 |
845 |
Z |
[мм] |
1063 |
1218 |
1045 |
VL (a) |
[мм] |
1123 |
1430 |
1415 |
VL (i) |
[мм] |
1323 |
1567 |
1535 |
WW |
[мм] |
1461 |
1704 |
1740 |
E-HZG |
[мм] |
618 |
687 |
- |
Вес |
[кг] |
172 |
255 |
400 |
Артикул (RAL 9006, серебристый), др. цвета по запросу |
|
27354 |
28422 |
25310/28426 |
