Накопительные эмалированные водонагреватели косвенного нагрева HuchBS предназначены для приготовления горячей воды в сочетании с водогрейными котлами, системами централизованного теплоснабжения и другими теплогенераторами.

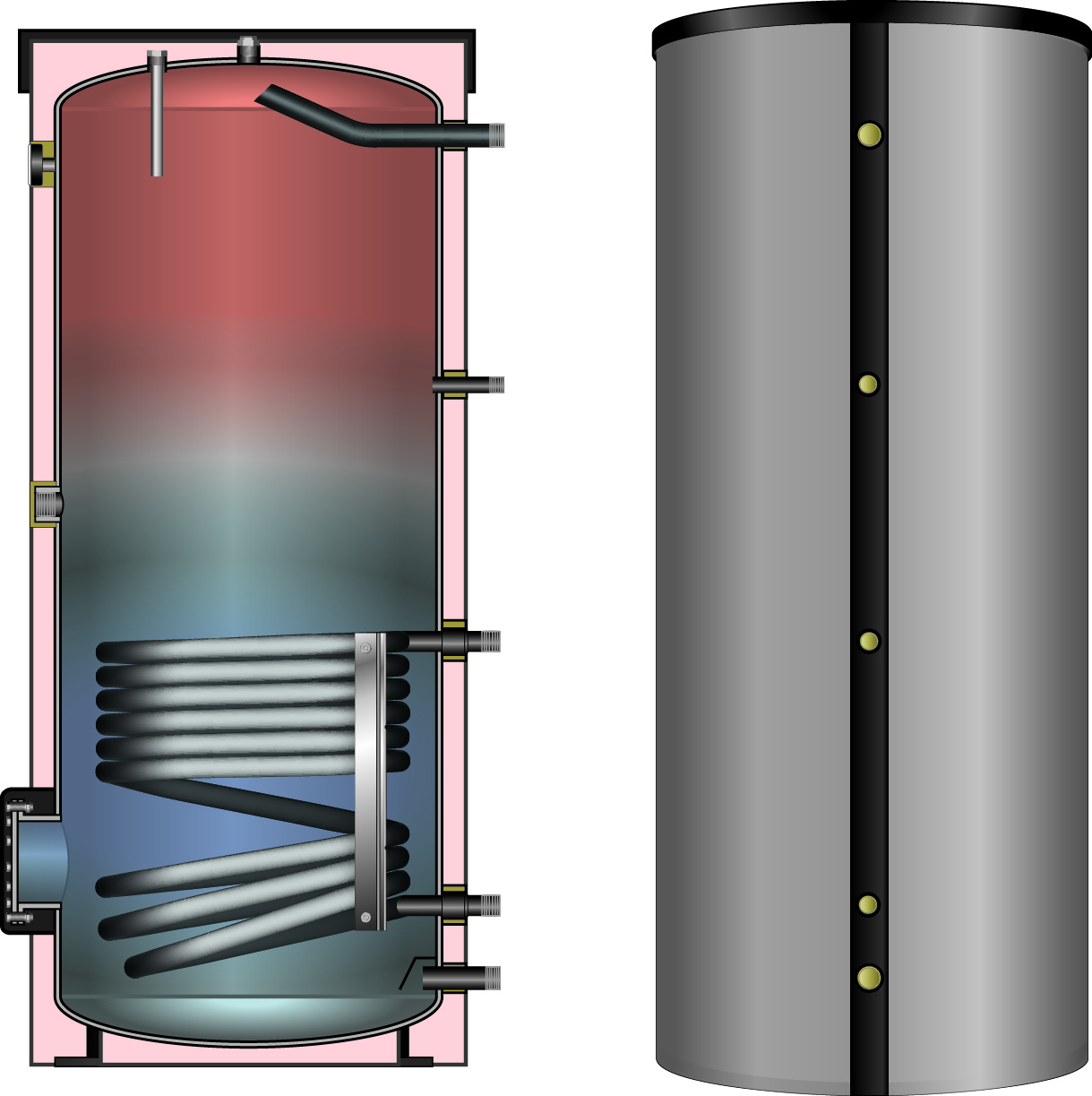

Бойлер косвенного нагрева представляет собой бак, внутри которого расположен гладкотрубный теплообменник, рассчитанный на работу при максимальном давлении 25 бар и температуре 160 ºС на стороне системы отопления и на максимальное давление 10 бар и температуру 95 ºС на стороне ГВС. В бак сверху встроен съёмный магниевый анод для предотвращения коррозии.
Бак имеет съёмную флисовую теплоизоляцию с полистирольным кожухом упрощающую доставку водонагревателя на объект и его монтаж.
Принцип работы
Горячая вода из системы отопления или теплоснабжения поступает в теплообменник. Холодная вода поступает из системы холодного водоснабжения и благодаря теплообмену, разогревается и накапливается. При начале водоразбора, через патрубок горячего водоснабжения, разогретая вода поступает в систему ГВС. В качестве резервного источника тепла может быть установлена система электронагрева мощностью от 1,5 до 9 кВт.
Свойства
- напольные накопительные водонагреватели из стали S235JRG2 с гладкотрубным теплообменником большой площади;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- магниевый анод 1 1/4" для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- гильза датчика бойлера;
- термометр в комплекте (поставляется в отдельной упаковке);
- в серийном исполнении с муфтой 1 1/2 для подключения системы электроотопления для всех типоразмеров;
- контрольное ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- флисовая теплоизоляция толщиной 80/100 мм;
- рабочее давление 10 бар
Тип накопителя BS | 301 | 401 | 501 | 751 | 1001 | 1500 | 2000 | |
---|---|---|---|---|---|---|---|---|
Ёмкость |
[л] |
300 |
400 |
500 |
750 |
1000 |
1500 |
2000 |
Диаметр без изоляции |
[мм] |
550 |
600 |
650 |
750 |
900 |
1000 |
1100 |
Диаметр с изоляцией |
[мм] |
710 |
760 |
810 |
950 |
1100 |
1200 |
1300 |
Изоляция |
[мм] |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
Высота с изоляцией |
[мм] |
1625 |
1705 |
1815 |
2082 |
2010 |
2250 |
2410 |
Установочные размеры |
[мм] |
1620 |
1690 |
1800 |
2050 |
2020 |
2260 |
2440 |
Поверхность нагрева |
[м2] |
1,4 |
1,7 |
2,1 |
2,7 |
2,9 |
4,0 |
4,0 |
Водяной объем в теплообменнике |
[л] |
8,8 |
10,7 |
13,2 |
22,8 |
24,5 |
34,0 |
34,0 |
Мощность теплообменника (80/60/15 0C) |
[кВт] |
44 |
49 |
63 |
98 |
106 |
118 |
118 |
Потеря давления в теплообменнике |
[мбар] |
80 |
130 |
280 |
180 |
200 |
265 |
265 |
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) |
|
11 |
13 |
18 |
35 |
41 |
46 |
55 |
Длительная производительность бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
1130 |
1270 |
1620 |
2470 |
2690 |
2990 |
2990 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
||||||
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
||||||
Подключения |
|
|||||||
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1Ѕ |
G 1Ѕ |
G 2 |
G 2 |
Циркуляционный трубопровод (Z) |
[дюймы] |
G ѕ |
G ѕ |
G ѕ |
G ѕ |
G ѕ |
G 1 |
G 1 |
Наружная резьба теплообменников (VL/RL) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1ј |
G 1ј |
G 1Ѕ |
G 1Ѕ |
Патрубок для ТЭНа (E-HZG) |
[дюймы] |
Rp 1Ѕ |
Rp 1Ѕ |
Rp 1Ѕ |
Rp 1Ѕ |
Rp 1Ѕ |
Rp 1Ѕ |
Rp 1Ѕ |
Номинальный диаметр контр.фланца (RFL) |
|
DN 110 |
DN 110 |
DN 110 |
DN 200 |
DN 200 |
DN 200 |
DN 200 |
Соединения для датчика/регулятора |
|
Прижимная планка (сенсорный блок) |
||||||
Соединение для термометра |
|
Опционно M8 |
- |
- |
||||
Размеры от уровня пола |
|
|||||||
KW |
[мм] |
110 |
120 |
130 |
157 |
180 |
230 |
255 |
RL |
[мм] |
205 |
220 |
225 |
280 |
320 |
375 |
400 |
VL |
[мм] |
675 |
690 |
875 |
967 |
947 |
1125 |
1150 |
Z |
[мм] |
1050 |
1115 |
1120 |
1227 |
1197 |
1425 |
1450 |
WW |
[мм] |
1460 |
1528 |
1630 |
1855 |
1760 |
1860 |
2005 |
E-HZG |
[мм] |
850 |
915 |
920 |
1032 |
1012 |
1200 |
1225 |
Вес |
[кг] |
136 |
162 |
189 |
280* |
373* |
460* |
560* |
Артикул (RAL 9006, серебристый) |
|
28431 |
28434 |
28437 |
17227/28439 |
17233/28440 |
24464/28441 |
24471/28442 |
