Накопительные водонагреватели из специальной нержавеющей стали 1.4571, Huch HBS предназначены для приготовления горячей воды в комплексе с котлами разных типов.

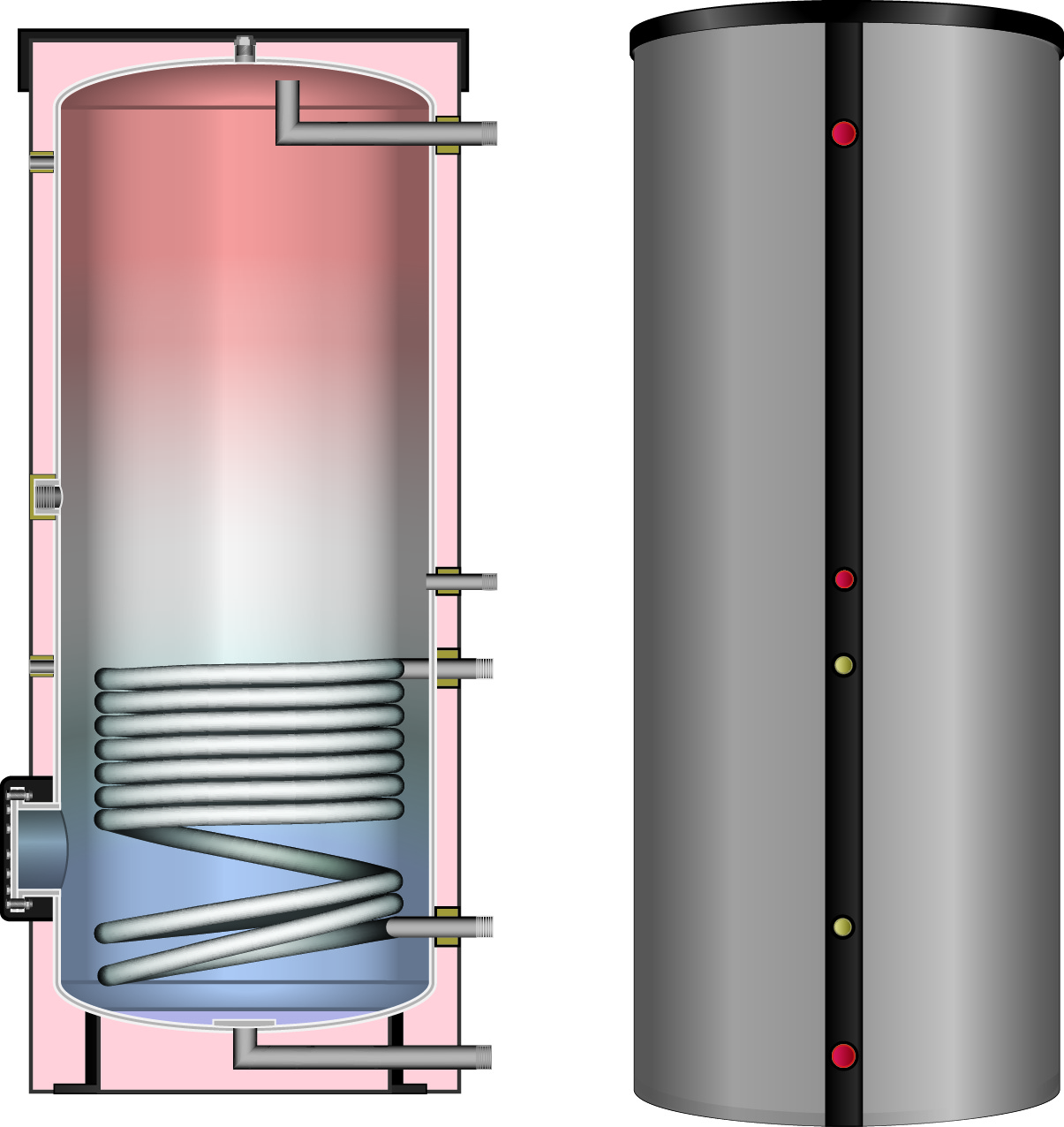

Бойлер косвенного нагрева представляет собой бак из нержавеющей стали, внутри которого расположен гладкотрубный теплообменник, рассчитанный на работу при максимальном давлении 25 бар и температуре 160 ºС на стороне системы отопления и на максимальное давление 10 бар и температуру 95 ºС на стороне ГВС.
Принцип работы
Горячая вода от котла поступает в теплообменник, холодная вода поступает из системы холодного водоснабжения и благодаря теплообмену, разогревается и накапливается. При начале водоразбора, через патрубок горячего водоснабжения, разогретая вода поступает в систему ГВС. Материал изготовления бака сталь 1.4571 гарантирует длительную работу бака с водой содержащей кислород либо другими активными средами.
Бак есть возможность доукомплектовать системой электронагрева мощностью от 3 до 12 кВт устанавлеваемым через муфту 1 ½ бака.
Свойства
- для использования в системах централизованного теплоснабжения, гелиосистемах, с отопительными котлами;
- коррозионностойкий при использовании питьевой воды содержащей кислород;
- прижимная планка для температурного датчика - изготовлен в соответствии с DIN 4753;
- изоляция на основе мягкого пенополиуретана, толщина 100 мм, кожух RAL 9006
- допустимое рабочее давление: питьевая вода = 10 бар / вода в системе отопления = 25 бар
- допустимая рабочая температура: питьевая вода = 95 °C вода в системе отопления = 110 °C
- изготовлен из специальной стали 1.4571
Тип накопителя HBS | 200 | 300 | 400 | 500 | 750 | 1000 | |
---|---|---|---|---|---|---|---|
Ёмкость |
[л] |
200 |
300 |
400 |
500 |
750 |
1000 |
Диаметр без изоляции |
[мм] |
500 |
500 |
600 |
600 |
750 |
850 |
Диаметр с изоляцией |
[мм] |
700 |
700 |
800 |
800 |
950 |
1000 |
Изоляция |
[мм] |
100 |
|||||
Высота с изоляцией |
[мм] |
1445 |
1695 |
1740 |
1990 |
2075 |
2116 |
Установочные размеры |
[мм] |
1420 |
1670 |
1730 |
1970 |
2070 |
2130 |
Поверхность нагрева |
[м2] |
0,9 |
1,4 |
1,8 |
1,8 |
2,4 |
2,8 |
Водяной объем в теплообменнике |
[л] |
3,0 |
7,3 |
12,5 |
12,5 |
16,6 |
19,5 |
Мощность теплообменника (80/60/15 0C) |
[кВт] |
38 |
60 |
69 |
76 |
93 |
112 |
Потеря давления в теплообменнике |
[мбар] |
580 |
190 |
90 |
105 |
200 |
320 |
Коэффициент мощности*в соответствии с DIN 4708 |
|
4 |
12 |
20 |
23 |
35 |
46 |
Длительная производительность бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
978 |
1522 |
1743 |
1924 |
2413 |
2846 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
макс. t/макс. p в теплообменнике |
[°C/бар] |
110/25 |
110/25 |
110/25 |
110/25 |
110/25 |
110/25 |
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
Rp 1 |
Rp 1 |
Rp 1 |
Rp 1 |
Rp 1 1/2 |
Rp 1 1/2 |
Циркуляционный трубопровод (Z) |
[дюймы] |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Rp 3/4 |
Наружная резьба теплообменников (VL/RL) |
[дюймы] |
G 1 |
G 1 1/4 |
G 1 1/2 |
G 1 1/2 |
G 1 1/2 |
G 1 1/2 |
Патрубок для обезвоздушивания |
[дюймы] |
Rp 1 1/2 |
|||||
Патрубок для ТЭНа |
|
Rp 1 1/2 |
|||||
Номинальный диаметр контрольного фланца (RFL) |
|
Ду 110 мм |
|||||
Соединения для датчика/регулятора |
[дюймы] |
Резьба ВР 1/2’’ (отверстие без гильзы) |
|||||
Соединение для термометра |
[дюймы] |
Резьба ВР 1/2’’ (отверстие без гильзы) |
|||||
Размеры от уровня пола |
|
|
|||||
KW |
[мм] |
65 |
65 |
70 |
70 |
80 |
90 |
RL |
[мм] |
305 |
305 |
330 |
330 |
380 |
405 |
VL |
[мм] |
605 |
795 |
890 |
890 |
940 |
1005 |
Z |
[мм] |
685 |
870 |
975 |
975 |
1025 |
1140 |
WW |
[мм] |
1145 |
1375 |
1420 |
1670 |
1720 |
1745 |
Вес |
[кг] |
65 |
88 |
103 |
108 |
168 |
190 |
Артикул (RAL 9006, серебристый), др. цвета по запросу |
|
12455 |
11663 |
11664 |
11665 |
12568 |
12679 |
