Вертикальные емкостные эмалированные бойлеры косвенного нагрева Huch WWS_SRO предназначены для приготовления горячей воды в сочетании с настенными водогрейными котлами, подключаемыми над данным баком.

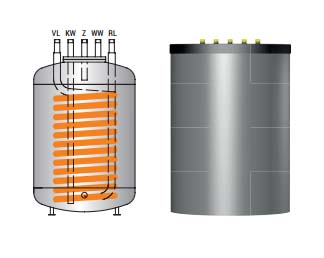

Бойлер косвенного нагрева представляет собой бак, внутри которого расположен гладкотрубный теплообменник, рассчитанный на работу при максимальном давлении 25 бар и температуре 160 ºС на стороне системы отопления и на максимальное давление 10 бар и температуру 95 ºС на стороне ГВС. В бак сверху встроен съёмный магниевый анод для предотвращения коррозии.
Свойства
- напольные накопительные водонагреватели из стали S235JRG2 с гладкотрубным теплообменником большой площади;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- магниевый анод 1 1/4" для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- гильза датчика бойлера;
- термометр в комплекте (поставляется в отдельной упаковке);
- в серийном исполнении с муфтой 1 1/2 для подключения системы электроотопления для всех типоразмеров;
- контрольное ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- не содержащая фторхлоруглеводород изоляция на основе твердого пенополиуретана толщиной 50 мм, в съемном кожухе из ПВХ в соответствии с DIN 4753, часть 8;
- рабочее давление 10 бар
Тип накопителя EBS-PU | 150 | 200 | |
---|---|---|---|
Ёмкость |
[л] |
150 |
200 |
Диаметр без изоляции (изоляция не снимается) |
[мм] |
500 |
500 |
Диаметр с изоляцией |
[мм] |
600 |
600 |
Изоляция (несъёмная) |
[мм] |
50 |
50 |
Высота с изоляцией |
[мм] |
835 |
995 |
Установочные размеры |
[мм] |
1050 |
1170 |
Поверхность нагрева |
[м2] |
1,2 |
1,3 |
Водяной объем в теплообменнике |
[л] |
7,5 |
8,2 |
Потеря давления в теплообменнике |
[мбар] |
100 |
120 |
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) |
|
2,1 |
3,6 |
Длительная производительность бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
980 |
1100 |
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
160/25 |
Подключения |
|
||
трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G ѕ |
G ѕ |
циркуляционный трубопровод (Z) |
[дюймы] |
G ѕ |
G ѕ |
Наружная резьба теплообменников (VL/RL) |
[дюймы] |
G ѕ |
G ѕ |
Патрубок для ТЭНа (E-HZG) |
[дюймы] |
Rp 1Ѕ |
Rp 1Ѕ |
