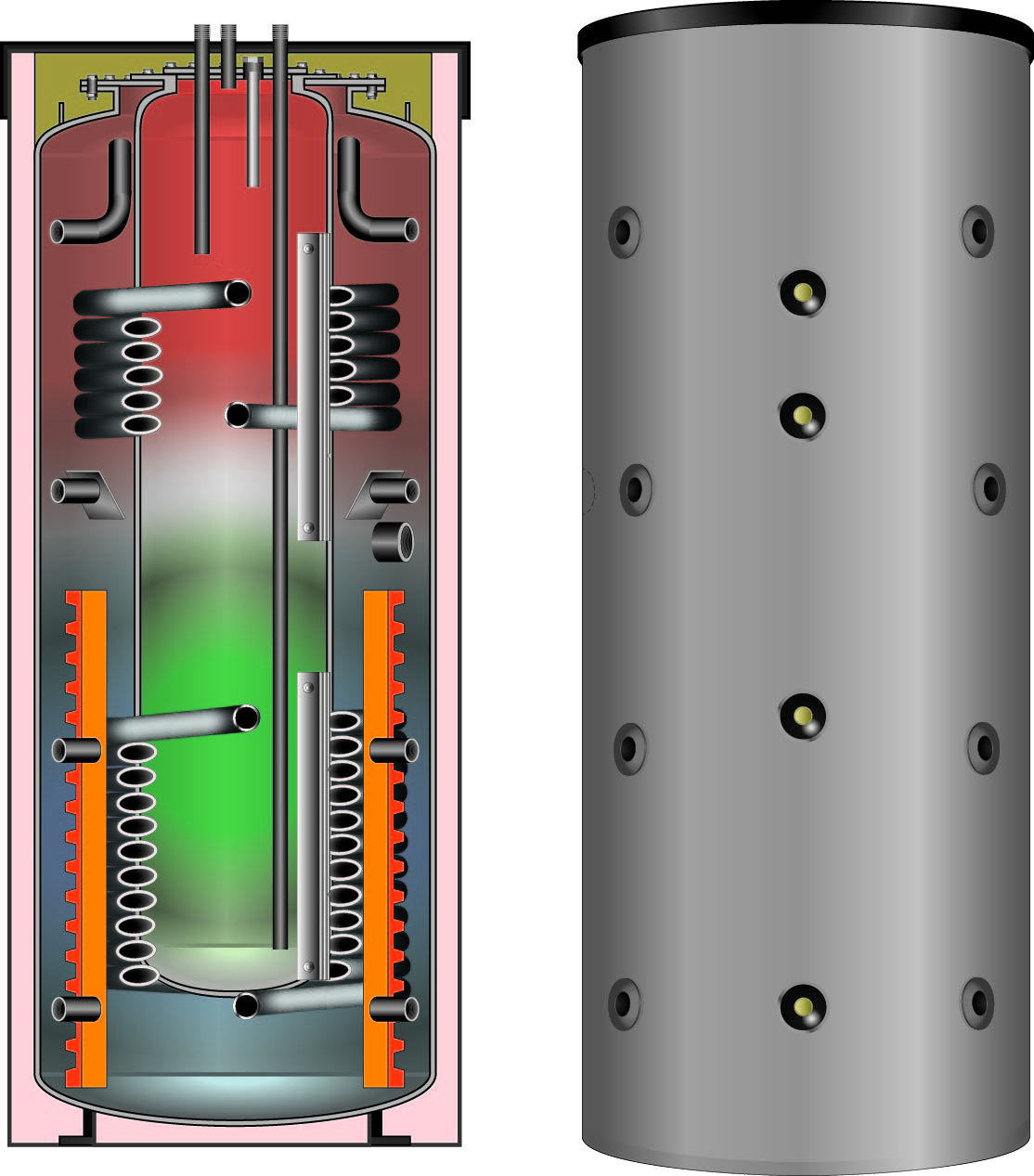

Вертикальные комбинированные буферные ёмкости SKSЕ предназначены для накопления тепловой энергии в виде горячей воды в сочетании с несколькими источниками тепловой энергии, которыми могут служить: системы солнечных коллекторов, тепловые насосы, водогрейные котлы, системы централизованного отопления и теплоснабжения и т.д.
Емкость также служит для приготовления горячей санитарной воды в интегрированной эмалированной емкости 200 литров модель SKSE.
Свойства
- могут использоваться в качестве буферного водонагревателя или в сочетании со встроенным нагревателем для бытовой воды (сталь или специальная сталь) в качестве комбинированного водонагревателя;
- применяются в гелиосистемах и отопительных установках;
- буферный водонагреватель из высококачественной стали S235JR, внутренняя поверхность: обработка отсутствует, наружная поверхность: грунтовка;
- рабочее давление буферного водонагревателя 3 бар / нагревателя для бытовой воды 10 бар;
- два гладкотрубных теплообменника большой площади; возможен вариант с одним теплообменником (например, SKSW-1) или без теплообменника (например KSW-0);
- изоляция - флисовая с полистирольным кожухом (съемная);
- варьирование местоположения температурного датчика посредством прижимной планки;
- интегрированный нагреватель для бытовой воды ёмкостью 200 л, изготавливаемый из стали S235JR, эмалированной в соответствии с DIN 4753, часть 3, с антикоррозийным анодом;
- нагреватель для бытовой воды в серийном исполнении имеет 1 соединение для циркуляционного трубопровода и 1 очистной фланец;
- все наружные резьбовые соединения с плоским уплотнением
|
Тип накопителя SKSE |
401/200 |
601/200 |
801/200 |
1051/200 |
1301/200 | |
|---|---|---|---|---|---|---|
|
Ёмкость комбинированного водонагревателя SKSE (отопление/горячая вода) |
[л] |
400/200 |
600/200 |
800/200 |
1050/200 |
1300/200 |
|
Эквивалент бака-водонагревателя |
[л] |
224 |
227 |
329 |
425 |
506 |
|
Диаметр без изоляции |
[мм] |
700 |
790 |
790 |
900 |
1000 |
|
Диаметр с флисовой изоляцией |
[мм] |
900 |
990 |
1030 |
1140 |
1240 |
|
Изоляция |
[мм] |
100 |
100 |
120 |
120 |
120 |
|
Высота |
[мм] |
1870 |
1842 |
2250 |
2270 |
2180 |
|
Установочные размеры |
[мм] |
1920 |
1900 |
2330 |
2330 |
2280 |
|
Поверхность нагрева вверху/внизу |
[м2] |
1,3/2,0 |
1,4/2,5 |
2,0/3,2 |
2,1/3,2 |
2,15/4,25 |
|
Водяной объем в теплообменнике вверху/внизу |
[л] |
8,2/12,5 |
8,8/15,7 |
12,5/20,1 |
13,2/20,1 |
13,5/26,7 |
|
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) (SKSE) |
|
1,8 |
2,1 |
2,5 |
2,8 |
3,2 |
|
макс. t/макс. p в баке ГВС (SKSE) |
[°C/бар] |
95/10 |
95/10 |
95/10 |
95/10 |
95/10 |
|
макс. t/макс. p в греющих отопительных змеевиках |
[°C/бар] |
110/16 |
110/16 |
110/16 |
110/16 |
110/16 |
|
макс. t/макс. p в теплоаккумуляторе |
[°C/бар] |
95/3 |
95/3 |
95/3 |
95/3 |
95/3 |
|
макс. ∆p в теплоаккумуляторе/бак ГВС |
[bar] |
6 |
6 |
6 |
6 |
6 |
|
Ввод холодная/горячая вода (SKSE) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
|
Циркуляционный трубопровод (Z) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
|
Теплообменник (VL/RL) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1 |
G 1 |
|
Соединения для впускного/ выпускного патрубка (A1-A4) |
[дюймы] |
Rp 1 1/2 |
Rp 1 1/2 |
Rp 1 1/2 |
Rp 1 1/2 |
Rp 1 1/2 |
|
Патрубок для ТЭНа (E-HZG)/LmaxТЭНа, мм |
[дюймы] |
– |
Rp 1½ / 475 |
Rp 1½ / 475 |
Rp 1½ / 590 |
Rp 1½ / 700 |
|
Номинальный диаметр контрольного фланца (RFL) |
|
– |
|
|
|
|
|
Соединения для датчика/регулятора |
|
Прижимная планка (сенсорный блок) |
|
|
|
|
|
Соединение для термометра |
|
– |
|
|
|
|
|

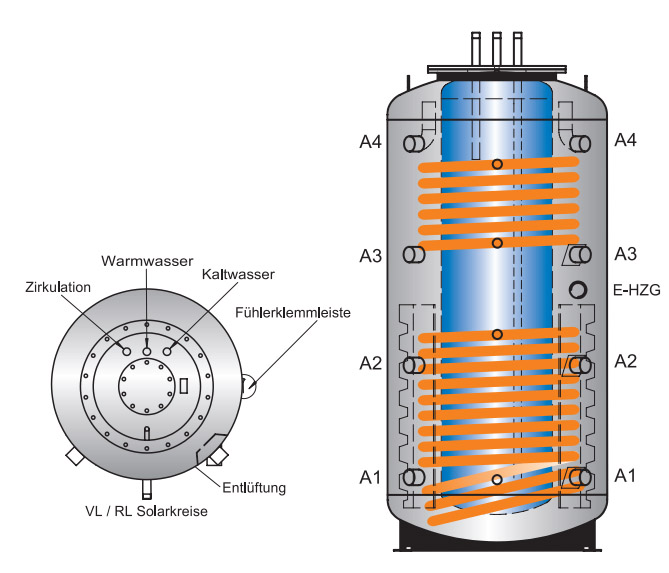

А1 |
[мм] |
246 |
246 |
246 |
288 |
320 |
|
RL1 (только модель -1, -2) |
[мм] |
246 |
246 |
246 |
288 |
320 |
|
А2 |
[мм] |
646 |
646 |
786 |
812 |
786 |
|
VL1 (только модель -1, -2) |
[мм] |
786 |
816 |
946 |
888 |
1020 |
|
RL2 (только модель -2) |
[мм] |
1126 |
1126 |
1406 |
1426 |
1343 |
|
A3 |
[мм] |
1046 |
1046 |
1326 |
1336 |
1253 |
|
A4 |
[мм] |
1496 |
1466 |
1866 |
1858 |
1720 |
|
VL2 (только модель -2) |
[мм] |
1466 |
1416 |
1836 |
1811 |
1393 |
|
E-HZG |
[мм] |
- |
896 |
1176 |
1186 |
1103 |
|
Вес SKSE-0 /-1 /-2 (без изоляции) |
[кг] |
204/235/255 |
218/256/278 |
238/287/317 |
294/343/375 |
312/377/410 |
|
Артикул (RAL 9006, серебр.) SKSE-2, др. цвета по запросу |
|
30435/28481 |
30436/28482 |
30437/28483 |
30438/28484 |
30439/28485 |
|
Артикул (RAL 9006, сереб.) SKSE-1, др. цвета по запросу |
|
30440/28481 |
30441/28482 |
30442/28483 |
30443/28484 |
30444/28485 |
|
Артикул (RAL 9006, сереб.) SKSE-0, др. цвета по запросу |
|
30445/28481 |
30446/28482 |
30447/28483 |
30448/28484 |
30449/28485 |
