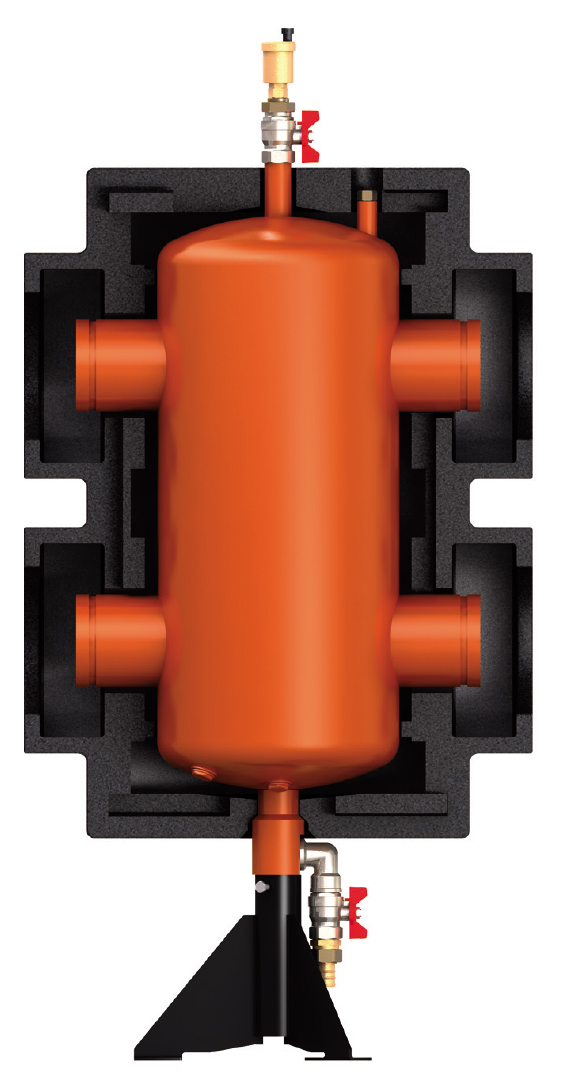

Многофункциональные гидрострелки

Гидравлическая стрелка предназначена для гидравлического разделения источников и потребителей тепла. Обеспечиваетэкономичность использования энергоносителей и ресурса оборудования. Все трубопроводные подключения заканчиваются патрубками Victaulic.

Продукт:

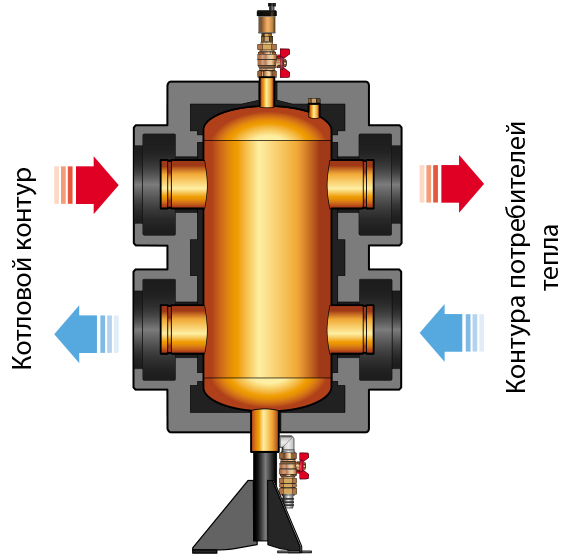

  • Гидравлическое разделение контуров источника и потребителей тепла
  • Удаление воздуха из системы
  • Вывод шлама из системы
  • Магнитные уловители металлических примесей (опция)
  • DN 50 - 200 мм, до 2300 кВт (?T=20 0C)

Основные преимущества:

  • Исключение взаимного гидравлического влияниянасосов
  • Защита системы от завоздушивания
  • Удаление шлама из системы
  • Продукт полностью укомплектован арматурой и готовк монтажу
  • Стильный внешний вид
  • Очень компактное исполнение

Функции:

  • Эффективное удаление растворенных газов (встроенная структура HoneyComb)
  • Сбор и удаление загрязнений в системе. При установке магнитных уловителей (опция)
  • Вывод магнетита из системы.
  • С функцией гидравлической стрелки (либо без нее – см. артикул)



НаименованиеQ max, кВтРасход, м3Артикул
HZW 50/6 135 6 66374.50
HZW 80/6 280 12 66374.80
HZW 100/6 700 30 66374.100
HZW 150/6 1150 50 66374.150
HZW 200/6 2300 100 66374.200

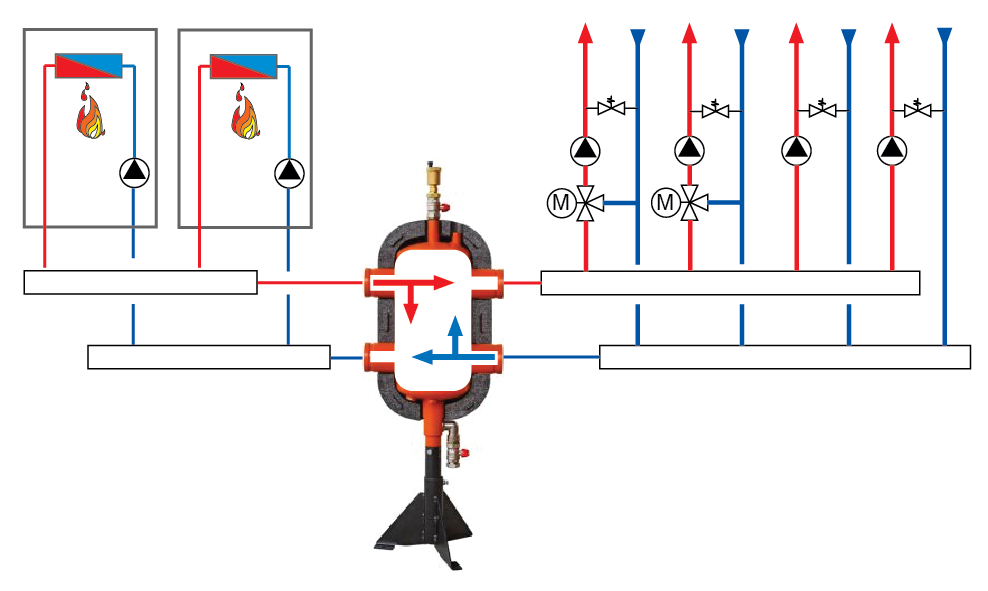

Применение гидравлических разделителей (гидрострелок): задача гидравлического разделения котлового и отопительного контуров заключается в том, что бы обеспечить постоянный расход теплоносителя в котловом контуре. То есть, при установке гидрострелки изменения расхода теплоносителя каждого отдельного отопительного контура по отдельности и соответственно всех вместе никак не влияет на котловой контур. А так как любая отопительная система всегда является динамичной с постоянно изменяемой величиной расхода, который зависит от тепловой нагрузки потребителей, то использование гидрострелки гарантировано исключает влияние насосов вторичного контура на котел.

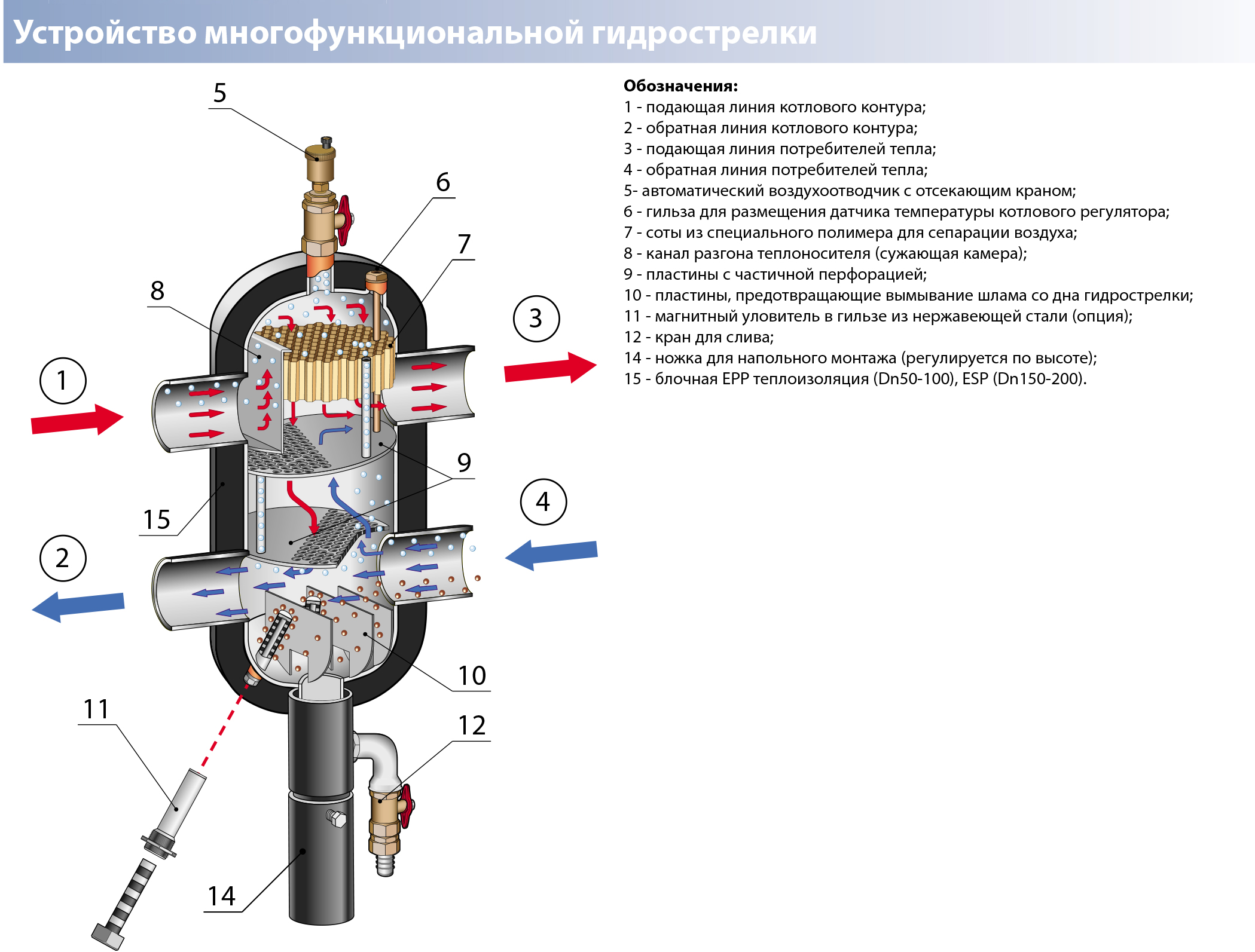

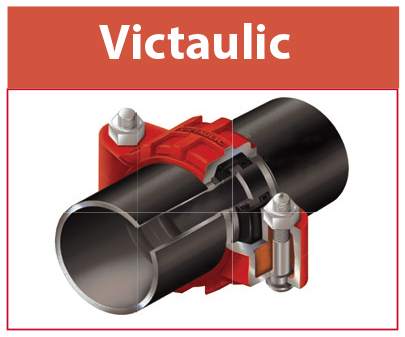

Корпус: цилиндрическая обечайка, сваренная встык. Патрубки – бесшовнаястальнаятруба. Соединения под муфту Victaulic. В теплоизоляции EPP (HZW50-HZW100), втеплоизоляции EPS (HZW150-HZW200).

В донной части дренажный кран 1”, 4-заглушенных отверстия для установки магнитныхуловителей (опция).

В верхней части автоматический поплавковый воздухоотводчик, отсечной шаровой кран,гильзаДу 9 мм с резьбой 3/8“ для температурного датчика.

В комплекте телескопическая опора (регулировка по высоте Δ=180 мм).

РN: 6 бар (10 бар по запросу), Тмах: 110 °С.
