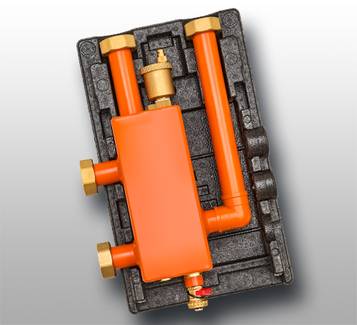

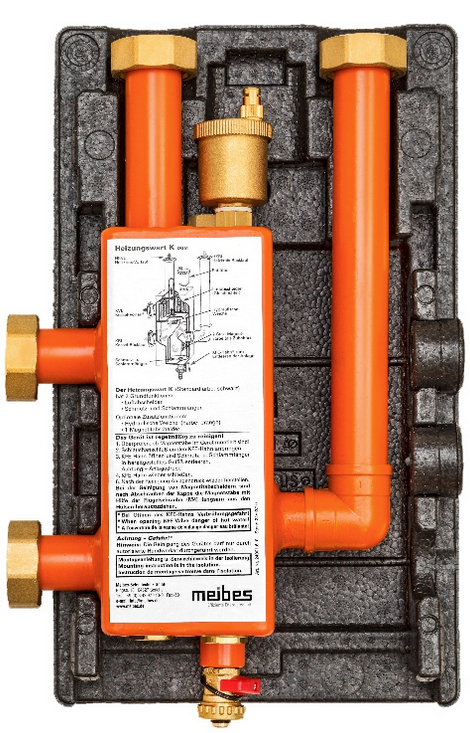

Гидравлические стрелки MHK 32

Гидравлический разделитель - устройство, предотвращающее воздействие насосов потребителей тепла на котловые насосы и наоборот.

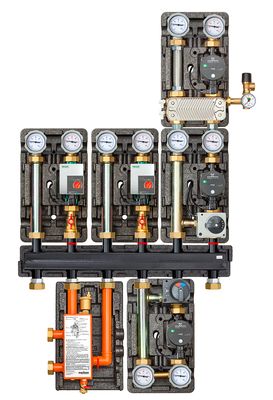

Позволяет чётко организовать работу многокотельной установки, её высокий КПД работы, помогает конденсационным котлам выходить на максимальную мощность и обеспечивает им длительный срок эксплуатации.

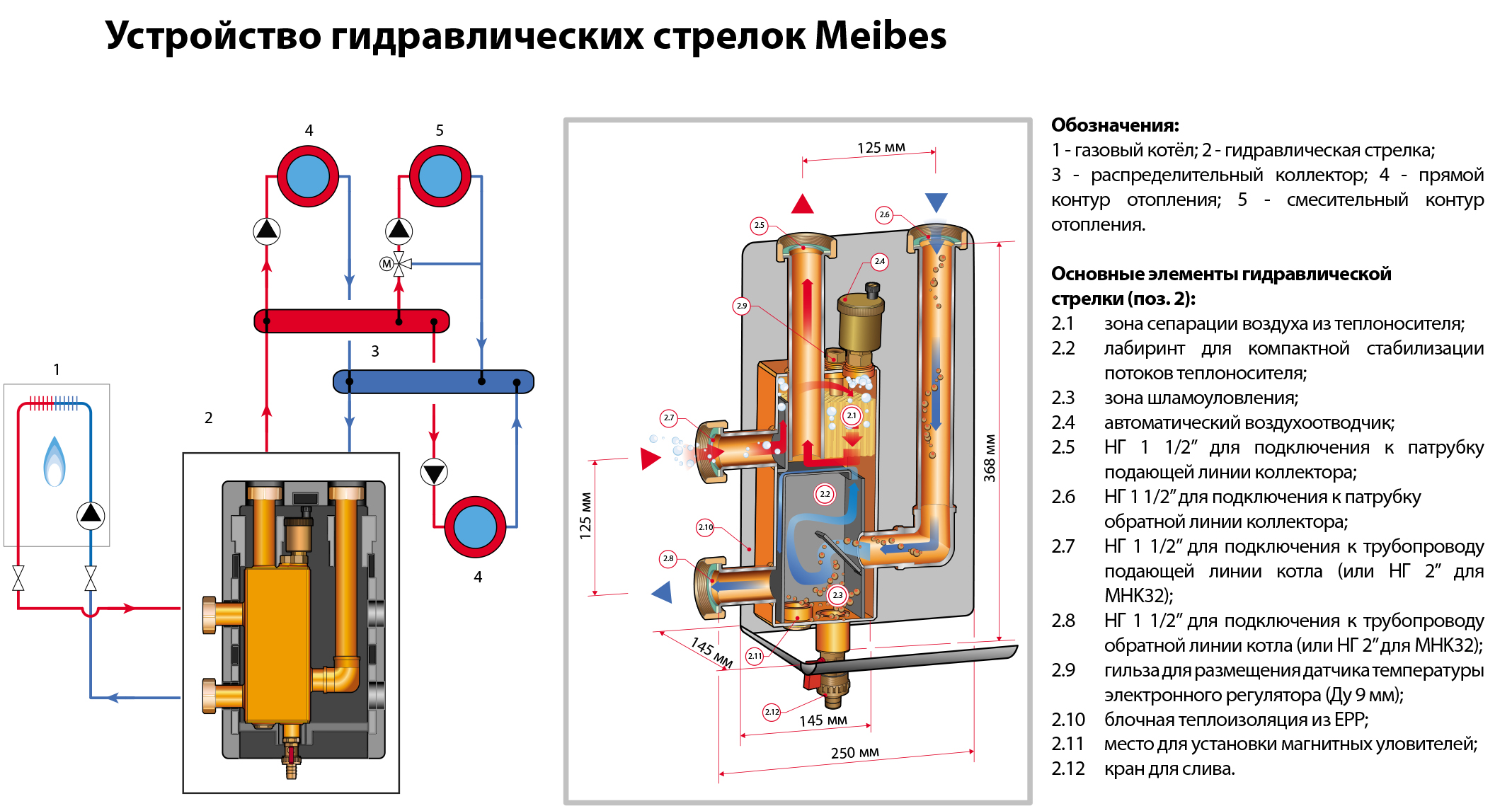

Дополнительные функции гидравлической стрелки Meibes:

  • сепарация воздуха;
  • шламоуловитель;
  • опционально - магнитные уловители металлических частиц.

Условия эксплуатации:

  1. Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю);
  2. Максимальный расход теплоносителя через тракт гидрострелки MHK32 не должен превышать величину 3 м³/ч;



НаименованиеАртикул
MHK 32 66391.3



DN 25DN 32
Подключение котлового контура: НГ 1 1/2" НГ 2"
Максимальная температура: 110°С
Максимальное рабочее давление:

6 бар

Габариты

В 368 хШ 225 x Г 145 мм

Таблица пересчёта максимальной мощности коллектора при различныхΔT:

ΔT, °CQmax, кВтGmax, м3
25 85 3.0
20 70 3.0
15 52 3.0
10 35 3.0
