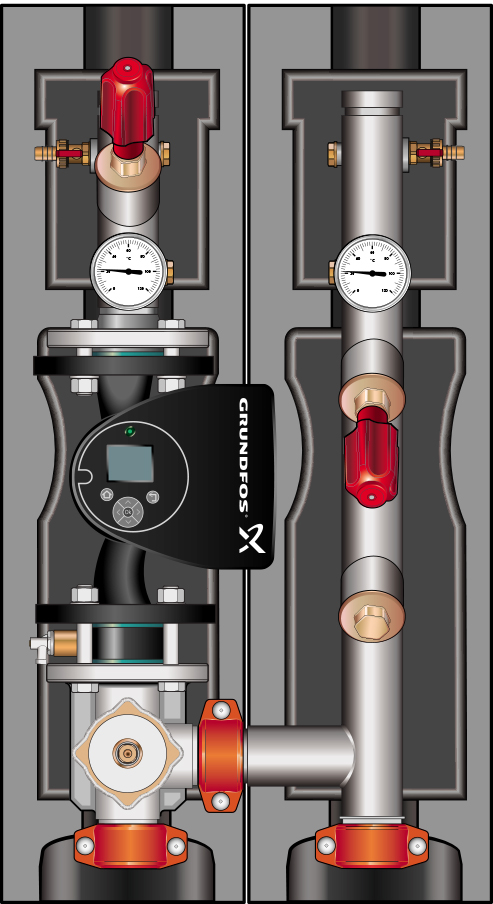

Насосная группа со смесителем FL-MK систем большой мощности представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в регулируемом контуре, c возможностью точной регулировки температуры жидкости, путём подмеса холодного теплоносителя из обратной линии в подачу.
Область применения: контур отопления теплого пола, контур низкотемпературного радиаторного отопления и т.д. (любойпотребитель, в котором необходимо держать определённый температурный график за счёт подмеса охлаждённого теплоносителя обратной линии в подающую).
Комплект рассчитан на работу при максимальном давлении 10 бар и температуре теплоносителя 1100С. Подключение к контуру нагревателя (котла), через обжимную муфту Victaulic (поставляется в комплекте с группой), находится снизу. Подключение к контуру потребителя 1 ½”, 2” или 2 ½”(в зависимости от модификации группы) под обжимную муфту Victaulic располагается сверху.
Монтаж может осуществляться на напольных коллекторах больших распределительных систем Майбес до 2300 кВт при помощи обжимных муфт Victaulic.
При монтаже насосных групп на распределительный коллектор Майбес линия подачи коллектора расположена слева.
| Наименование | Артикул |
|---|---|
| Ду 40 (1 1/2") | |
| Без насоса | 66547 EA |
| С насосом Grundfos MAGNA3 40-100 F | 66547.21 |
| С насосом Wilo Stratos 40/1-8 | 66547.16 WI |
| Ду 50 (2") | |
| Без насоса | 66548 EA |
| С насосом Grundfos MAGNA3 50-100 F | 66548.21 |
| С насосом Wilo Stratos 50/1-8 | 66548.12 WI |
| С насосом Wilo Stratos 50/1-10 | 66548.13 WI |
| Ду 65 (2 1/2") | |
| Без насоса | 66549 EA |
| С насосом Grundfos MAGNA3 65-120 F | 66549.22 |
| С насосом Wilo Stratos 65/1-12 | 66549.12 WI |

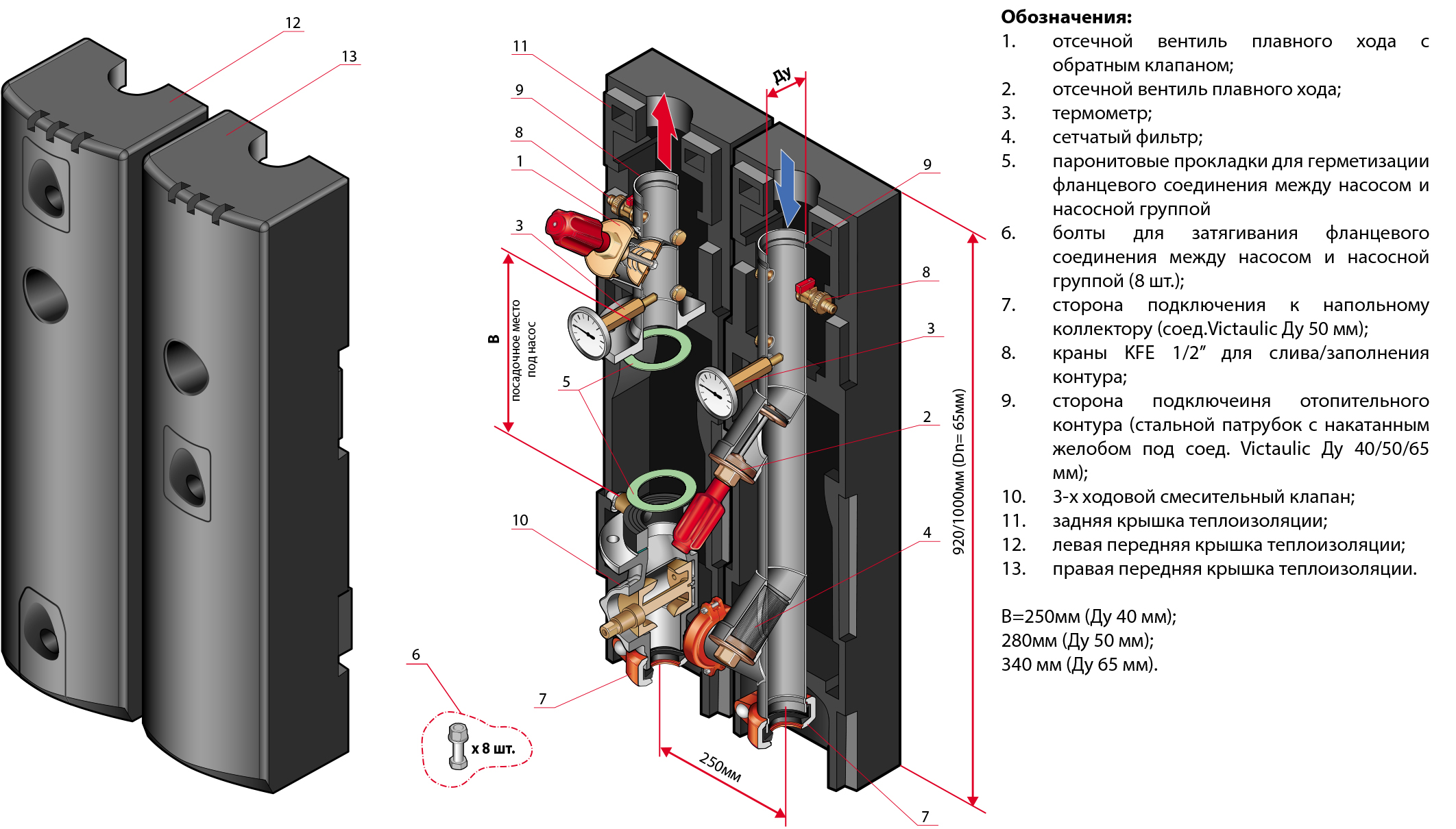

Группа включает в себя:
- 3 отсечных крана вентильного типа
- трехходовой смеситель (фланец/Victaulic/Victaulic)
- встроенный обратный клапан
- 3 KFE сливный крана
- 2 контактных показывающих термометра
- по 2 заглушки 1/2" в подающей и обратной линиях для КИП
- трубные части
- соединения Victaulic для подключения к распределительной гребенке
- блочная теплоизоляция.
Типоразмеры групп DN40, DN50, DN65.
При поставке групп без насосов термоизоляция дорабатывается на месте.
Насосные группы FL-MK в зависимости от диаметра могут комплектоваться насосами с фиксированным межфланцевым расстоянием (DN40 - 250 мм; DN50 - 280 мм; DN65 - 340 мм)
Для автоматического поддержания нужной температурынеобходимо выбрать соответствующий электропривод и подключить его куправляющей автоматике.
Длямонтажа на напольныхраспределителяхМайбес.
Фиксированноемежосевоерасстояние 250 мм, полностьюготова к монтажу, опрессованана заводе.
Подающаялинияслева.
РN: 10бар, Тмах: 110 0С
