Распределительные коллекторы на 2 контура

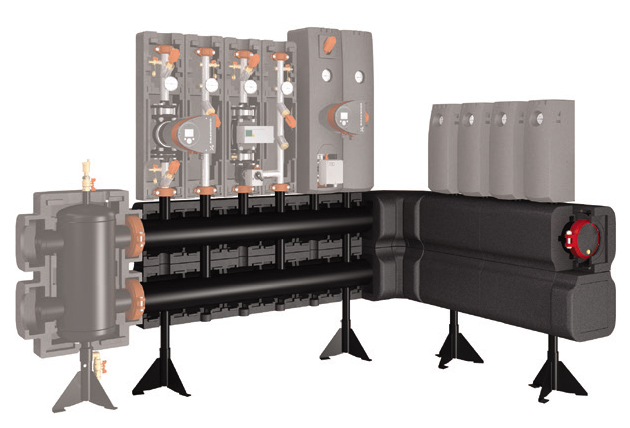

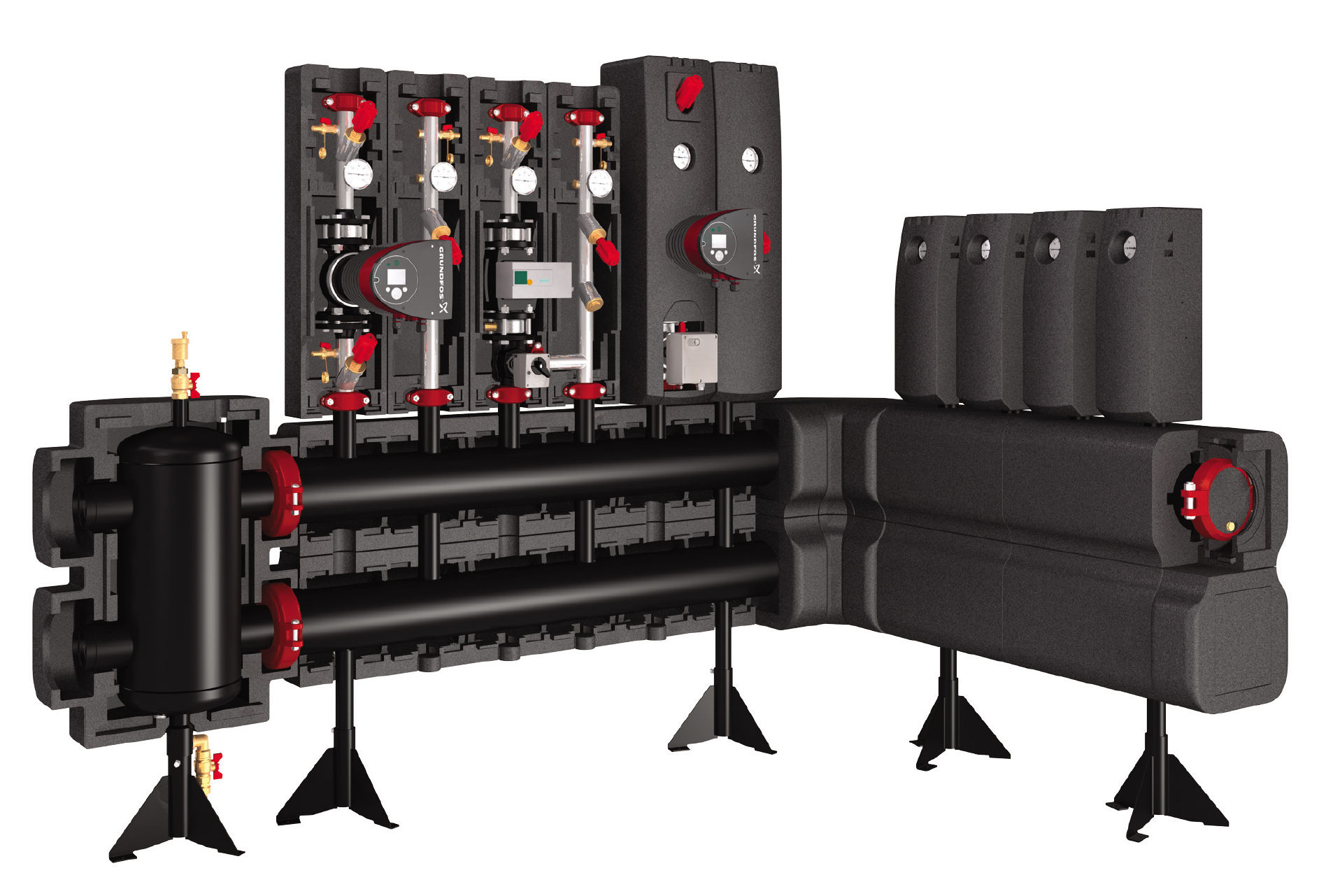

Модульная система большой мощности представляет собойнабор компонентов для быстрой, компактной и красивойобвязки котельной мощностью 130 - 2300 кВт.

Система состоит из типорядагидрострелок, коллекторов (2 и 3контура), насосных групп Ду 25-65мм и аксессуаров.Гидрострелки и коллекторы имеют ножки для размещенияна полу. Специальные угловые соединения позволяютустанавливать коллекторы в углах помещения.Элементы системы между собой соединяются при помощибыстроразъемных соединений Victaulic, а для внешнихтрубных подключений имеется набор переходников.

Большая модульная система от Meibes позволяет быстро,компактно и красиво собрать котельную.

Продукт:

Распределительные коллекторы для систем большой мощности (до 2800 кВт) из черной стали предназначены для распределения теплоносителя, поступающего из котла, между контурами потребителей. Выполнены с полным термогидравлическим разделением подающей и обратной линии. Изготавливаются в двух модификациях на 2 или 3 контура потребителей, которые могут комбинироваться произвольным образом.

Распределительная гребенка состоит из подающего и обратного коллекторов, расположенных друг над другом в виде единого модуля. Теплоноситель поступает от контура нагревателя (котла), попадая в распределительную гребенку перераспределяется по контурам, далее теплоноситель собирается в обратную камеру распределителя и направляется обратно в котел.



НаименованиеQ max, кВтРасход, м3Артикул
Коллектор V 100 280 12 66457.0
Коллектор V 150 700 30 66457.2
Коллектор V 152 1150 50 66457.4
Коллектор V 200 2300 100 66457.6

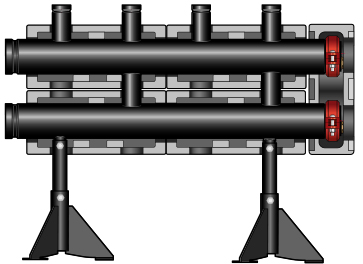

Распределительная гребенка состоит из подающего и обратного коллекторов, расположенныхдруг над другом в виде единого модуля.

Верхний коллектор – подающий, нижний – обратный. Подключение котельного контура краспределителю возможно как слева, так и справа. Подающая линия контура потребителярасположена слева в силу заводского исполнения распределителя.

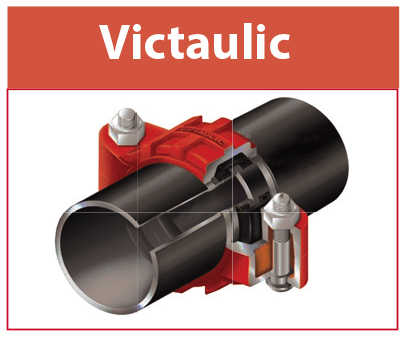

Все соединения распределителя под соединения Victaulic. Условные диаметры выходов дляподключения контуров потребителей Ду 50.

Распределители выполнены из черной стали, покрыты черным лаком, поставляются в термоизоляции, с двумя телескопическими опорами (диапазон регулирования Δ=180 мм).

Распределитель с одной стороны имеет глухие диски в соединениях Victaulic в верхнем инижнем коллекторах. При этом каждый из дисков имеет заглушку 1/2’’, в которую, например,может быть интегрирован кран KFE для слива коллекторов. Для пристыковки другого распределителя при расширении количества контуров потребителей, глухие диски вынимаются, и

соединение осуществляется при помощи освободившихся соединений Victaulic.

РN10, Тмах: 110 0С
