- встроенный обратный клапан в запорном узле обратной линии

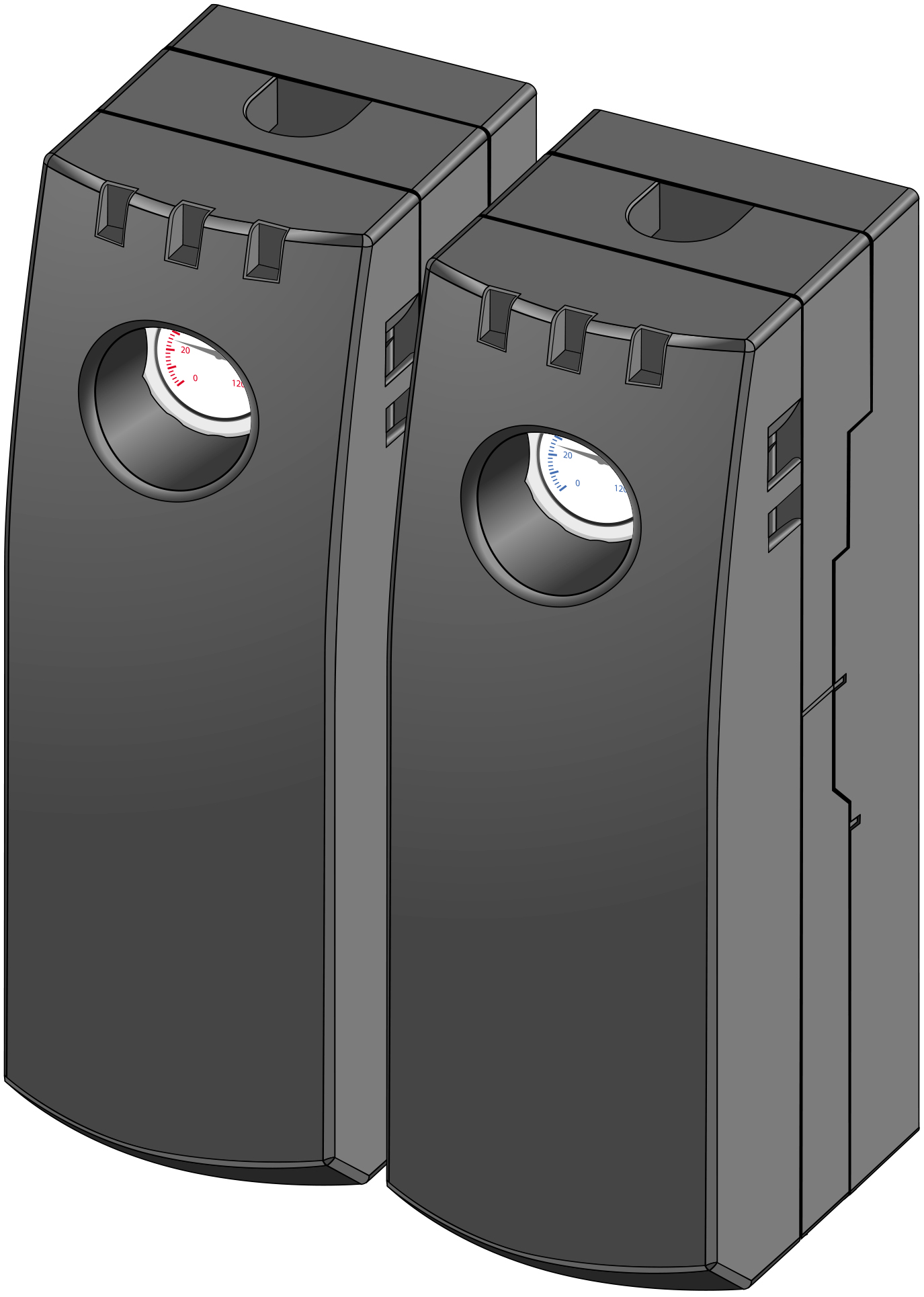

- блочная, негорючая термоизоляция
- труба обратной линии
Внимание!

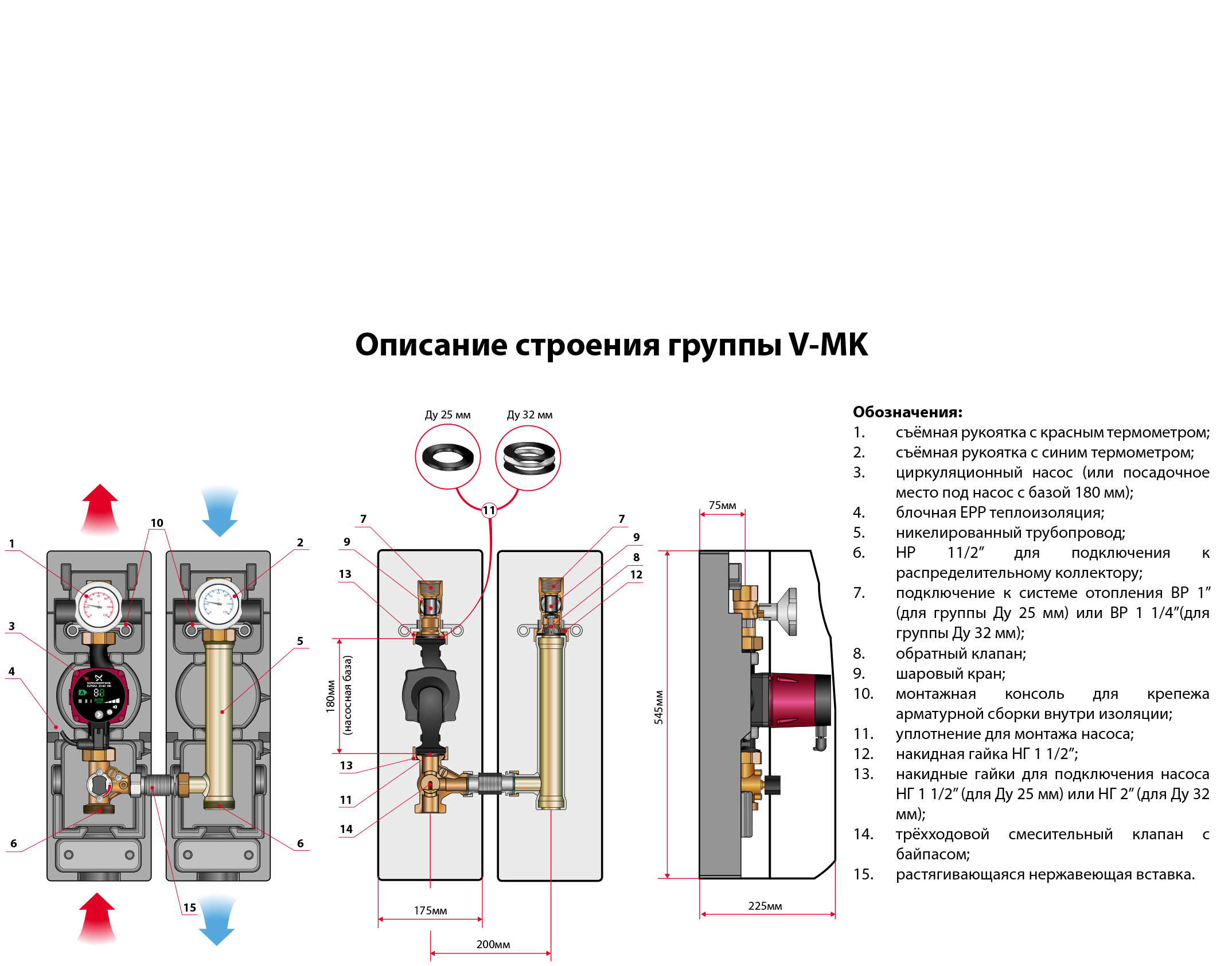

- В данных группах подающая и обратная линия представляют между собой отдельные блоки и соединены растягивающейся вставкой (межосевое расстояние 200...250 мм). Подающая линия возможна только слева.
- К данной группе перепускной клапан не подключается. При необходимости, его можно установить на трубопроводах выше насосной группы самостоятельно.

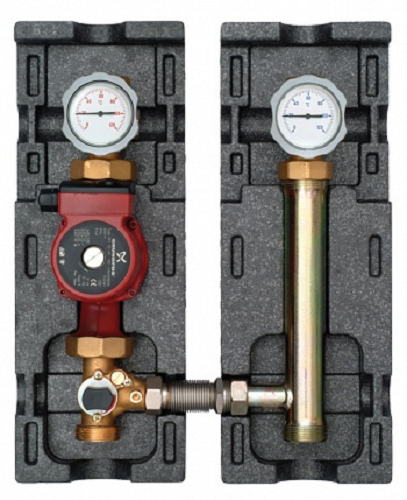

- Для установки насосной группы V-MK на напольные распределители Meibes необходимо использовать переходники 1 1/2" НГ х Ду50 Victaulic, арт. 66305.50.
- Посадочное место насоса для всех типоразмеров и модификаций насосных групп V-UK составляет 180 мм. При установке в группу насосов напором свыше 6 м. вод.ст. требуется дорабатывать термоизоляцию на месте.
| Наименование | Артикул |
|---|---|
| 1" без насоса | 66833 EA |
| 1" с насосом Grundfos Alfa2L 25-60 | 66833.10 |
| 1" с насосом Grundfos Alfa2 25-60 | 66833.30 |
| 1" с насосом Grundfos Magna 25-60 | 666833.64 |
| 1" с насосом Wilo Yonos PICO 25/1-6 | 66833.10 WI |
| 1" с насосом Wilo Stratos PARA 25/1-7 | 66833.31 WI |
| Наименование | Артикул |
|---|---|
| 1 1/4" без насоса | 66834 EA |
| 1 1/4" с насосом Grundfos Alfa2L 25-60 | 66834.10 |
| 1 1/4" с насосом Grundfos Alfa2 25-60 | 66834.30 |
| 1 1/4" с насосом Grundfos Magna 25-60 | 666834.64 |
| 1 1/4" с насосом Wilo Yonos PICO 25/1-6 | 66834.10 WI |
| 1 1/4" с насосом Wilo Stratos PARA 25/1-7 | 66834.31 WI |
| DN(ДУ) | 25мм (1") | 32мм (1 1/4") |
|---|---|---|
| Qmax,кВт: при ΔT=20°C при ΔT=10°C |
481/712 241/362 |
831/1242 411/622 |
| PN/Tmax | 6 бар/110°C | 6 бар/110°C |
| Kvs | 6,2 | 6,4 |
| Подкл.насоса | НГ 1 1/2" база 180мм | НГ 2" база 180мм |
1 - макс. мощность при скорости теплоносителя 1,0 м/c, 2 - при 2,0 м/с. Данные мощности ограничены производительностью насоса.
