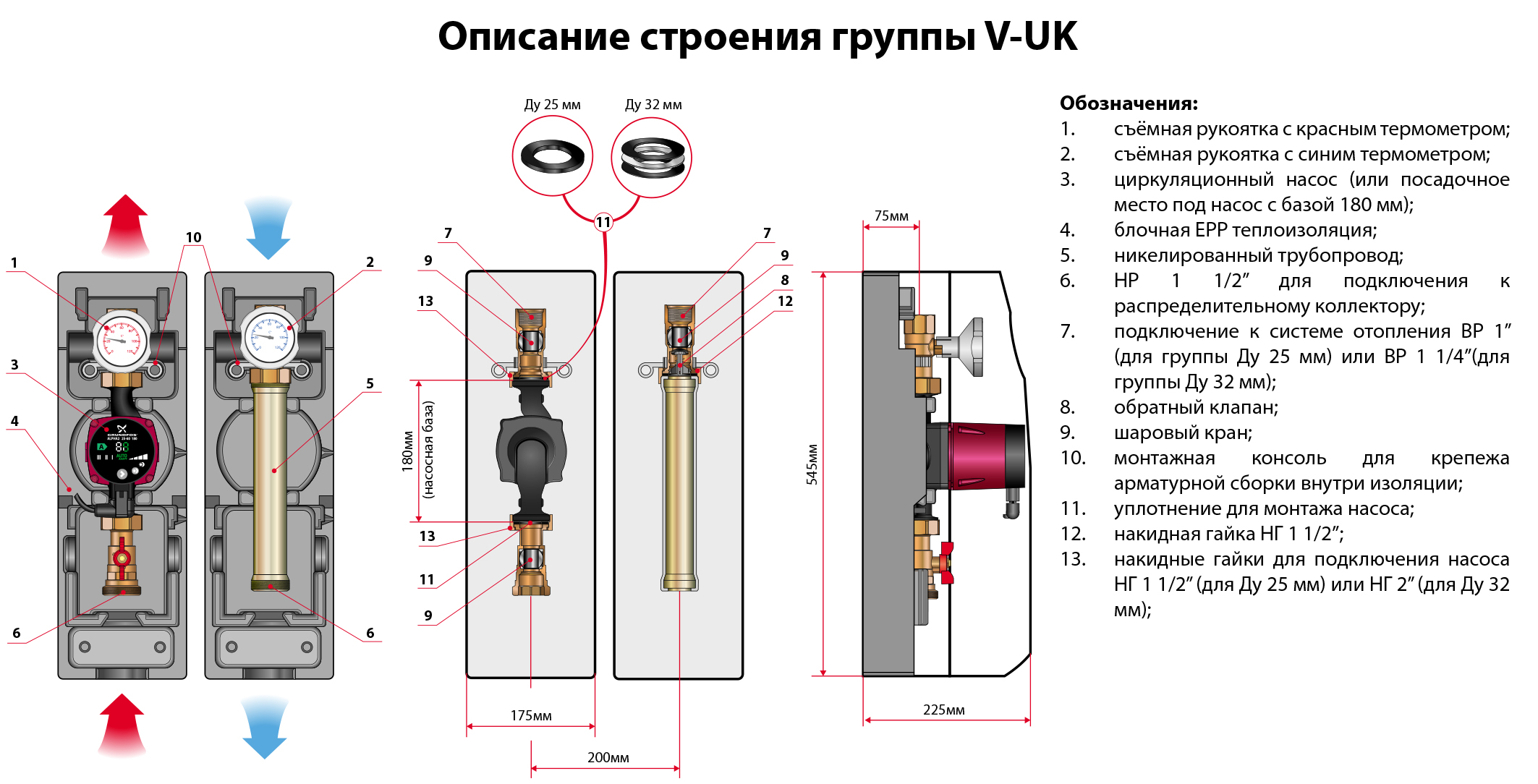

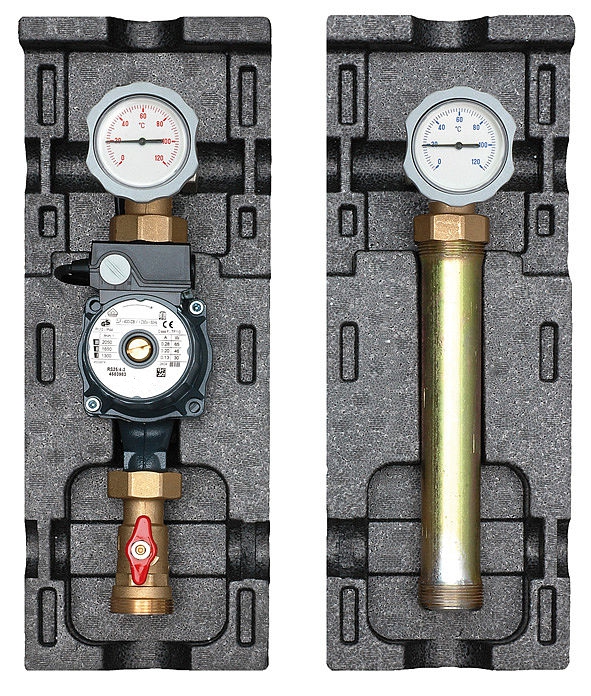

Насосные группы Meibes серии V-UK предназначены для циркуляции теплоносителя, поступающего из теплогенератора в контур отопления.
Область применения - нерегулируемые контуры отопления, такие как контур радиаторов, контур нагрева бойлера ГВС, вентиляция, бассейн и т.д.
В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:
- шаровые краны в подающей и обратной линии
- контактные термометры 0-120oС в подающей и обратной линиях
- трехходовой смеситель со ступенчатым байпасом
- встроенный обратный клапан в запорном узле обратной линии
- блочная, негорючая термоизоляция
- труба обратной линии
Внимание!
- В данных группах подающая и обратная линия представляют собой отдельные блоки. Подающую линию возможно установить как слева, так и справа.
- К данной группе перепускной клапан не подключается. При необходимости, его можно установить на трубопроводах выше насосной группы самостоятельно.
- Для установки насосной группы V-UK на напольные распределители Meibes необходимо использовать переходники 1 1/2" НГ х Ду50 Victaulic, арт. 66305.50.
- Посадочное место насоса для всех типоразмеров и модификаций насосных групп V-UK составляет 180 мм. При установке в группу насосов напором свыше 6 м. вод.ст. требуется дорабатывать термоизоляцию на месте.
| Наименование | Артикул |
|---|---|
| 1" без насоса | 66813 EA |
| 1" с насосом Grundfos Alfa2L 25-60 | 66813.10 |
| 1" с насосом Grundfos Alfa2 25-60 | 66813.30 |
| 1" с насосом Grundfos Magna 25-60 | 666813.64 |
| 1" с насосом Wilo Yonos PICO 25/1-6 | 66813.10 WI |
| 1" с насосом Wilo Stratos PARA 25/1-7 | 66813.31 WI |
| Наименование | Артикул |
|---|---|
| 1 1/4" без насоса | 66814 EA |
| 1 1/4" с насосом Grundfos Alfa2L 25-60 | 66814.10 |
| 1 1/4" с насосом Grundfos Alfa2 25-60 | 66814.30 |
| 1 1/4" с насосом Grundfos Magna 25-60 | 666814.64 |
| 1 1/4" с насосом Wilo Yonos PICO 25/1-6 | 66814.10 WI |
| 1 1/4" с насосом Wilo Stratos PARA 25/1-7 | 66814.31 WI |
| DN(ДУ) | 25мм (1") | 32мм (1 1/4") |
|---|---|---|
| Qmax,кВт: при ΔT=20°C при ΔT=10°C |
481/712 241/362 |
831/1242 411/622 |
| PN/Tmax | 6 бар/110°C | 6 бар/110°C |
| Kvs | 9,7 | 11,0 |
| Подкл.насоса | НГ 1 1/2" база 180мм | НГ 2" база 180мм |
1 - макс. мощность при скорости теплоносителя 1,0 м/c, 2 - при 2,0 м/с. Данные мощности ограничены производительностью насоса.
