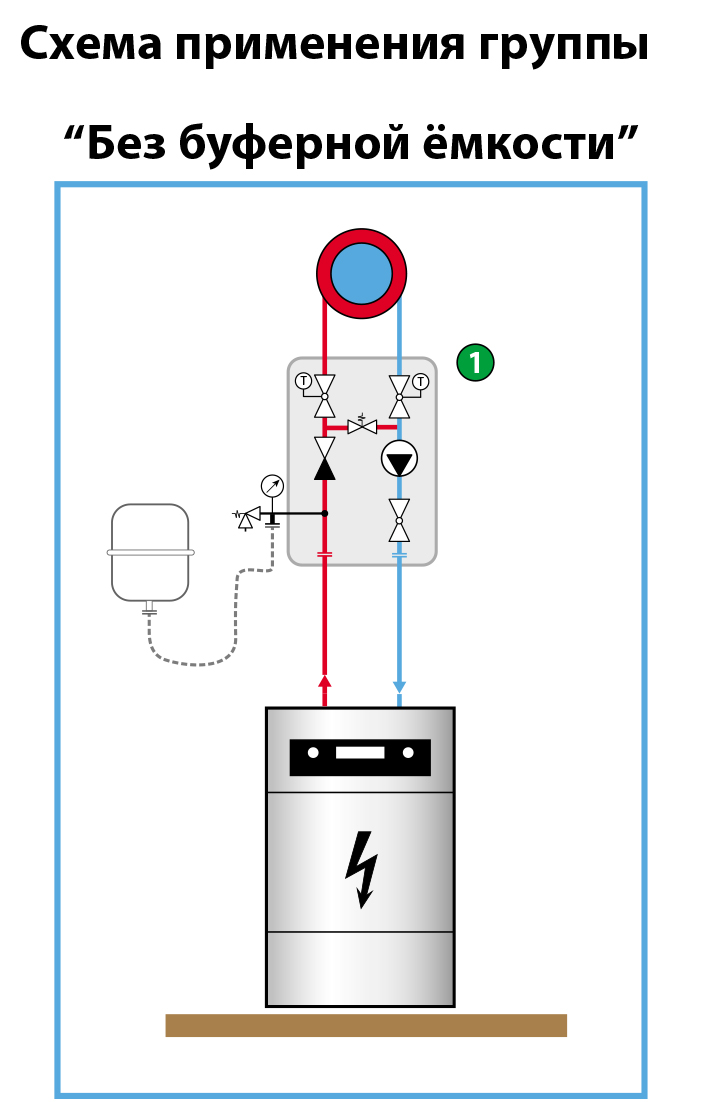

Группа для прямого подключения теплового насоса к системе отопления

Группа для прямого подключения теплового насоса к системе отопления

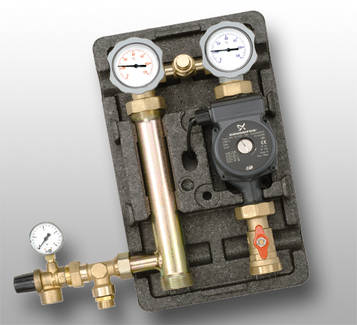

  • Насосные группы с насосом на обратной линии или без него с посадочным местом (L=180 мм);
  • Кабель для подключения насоса длиной 2м;
  • два 3-х ходовых шаровых крана (обратный клапан и гильза для датчика температуры d=6 мм на обратной линии);
  • два контактных термометра, интегрированных в рукоятки запорных кранов (шкала измерений 0-120 °С);
  • один шаровой кран под насосом с накидной гайкой;
  • в подачу интегрирована группа безопасности с предохранительным клапаном на 3 бар, и манометром (шкала измерений 0 – 4 бар);
  • тройник для подключения расширительного сосуда;
  • EPP-термоизоляция.



ТипАртикул
1” без насоса 45810 EA
1” с насосом Grundfos Alfa 2L 25-60 45810.21
1” с насосом Wilo Yonos PICO 25/1-6 45810.31
Технические характеристики
DN(Ду)25мм(1")
Qmax**,кВт:
при ∆T=20 °C
при ∆T=10 °C

48
24
PN/Tmax 6 бар/110 °C
Kvs 9.7
Подключение насоса НГ 1 1/2” база 180 мм
Подключение сверху ВР 1"
Подключение снизу:
Группа №1
Группа №2

НР 1 1/2"
ВР 1"

** - макс. мощность при скорости теплоносителя 1,0 м/с. Ограничена производительностью насоса.
