Трехходовые смесительные клапаны Meibes применяются в отопительных системах для регулирования температуры теплоносителя в нагревательных контурах и поддержания необходимого температурного режима.
Смесительные клапаны применяются совместно с электрическими сервоприводами разных модификаций. Также возможна ручная регулировка.
| Наименование | Артикул |
|---|---|
| EM3-15-2.5 | EM3-15-2.5 |
| EM3-20-4 | EM3-20-4 |
| EM3-20-6 | EM3-20-6 |
| EM3-25-8 | EM3-25-8 |
| EM3-25-12 | EM3-25-12 |
| EM3-32-15 | EM3-32-15 |
| EM3-32-18 | EM3-32-18 |
| EM3-40-26 | EM3-40-26 |
| EM3-50-40 | EM3-50-40 |
| EM3-20E-2,5 | EM3-20E-2.5 |
| EM3-25E-4 | EM3-25E-4 |
| EM3-25E-6 | EM3-25E-6 |
| EM3-32E-8 | EM3-32E-8 |
| EM3-32E-12 | EM3-32E-12 |
| EM3-40E-15 | EM3-40E-15 |
| EM3-40E-18 | EM3-40E-18 |
Типоряд от Ду 15 до Ду 50.
Pn – 10 бар.
Корпус смесителей выполнено из красной латуни СW6хх, уплотнения EPDM.
Диапазон рабочих температур 2° С – 110°С (130°С кратковременно).
|

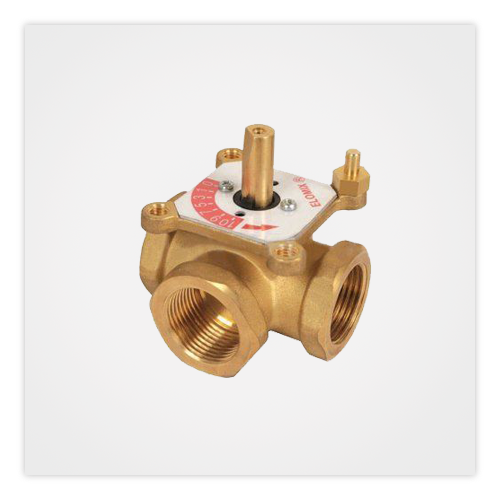

Тип 3-х ходового смесителя, (внутренняя резьба) | Ду,мм | Подключение | Kv,[м3/ч] |
|---|---|---|---|
| EM3-15-2.5 | 15 | ВР 1/2’’ | 2,5 |
| EM3-20-4 | 20 | ВР 3/4’’ | 4,0 |
| EM3-20-6 | 20 | ВР 3/4’’ | 6,0 |
| EM3-25-8 | 25 | ВР 1’’ | 8,0 |
| EM3-25-12 | 25 | ВР 1’’ | 12,0 |
| EM3-32-15 | 32 | ВР 1 1/4’’ | 15,3 |
| EM3-32-18 | 32 | ВР 1 1/4’’ | 18,0 |
| EM3-40-26 | 40 | ВР 1 1/2’’ | 26,0 |
| EM3-50-40 | 50 | ВР 2’’ | 40,0 |
|

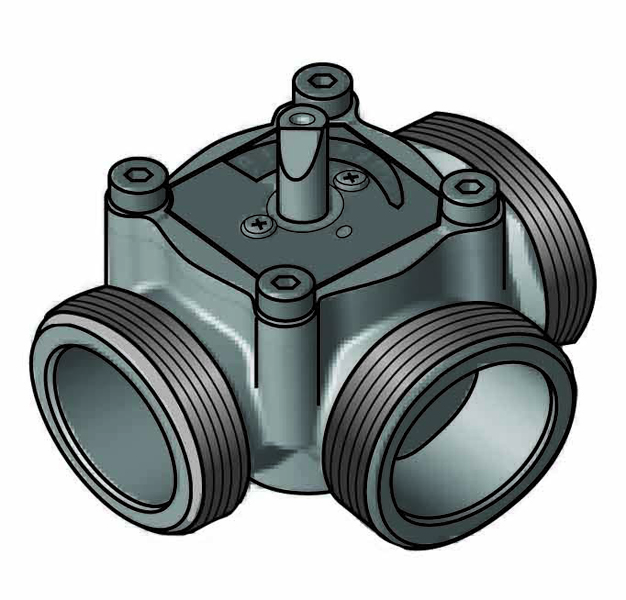

Тип 3-х ходового смесителя, (наружная резьба) | Ду,мм | Подключение | Kv,[м3/ч] |
|---|---|---|---|
| EM3-20E-2.5 | 20 | НР 3/4’’ | 2,5 |
| EM3-25E-4 | 25 | НР 1’’ | 4,0 |
| EM3-25E-6 | 25 | НР 1’’ | 6,0 |
| EM3-32E-8 | 32 | НР 1 1/4’’ | 8,0 |
| EM3-32E-12 | 32 | НР 1 1/4’’ | 12,0 |
| EM3-40E-15 | 40 | НР 1 1/2’’ | 15,0 |
| EM3-40E-18 | 40 | НР 1 1/2’’ | 18,0 |
