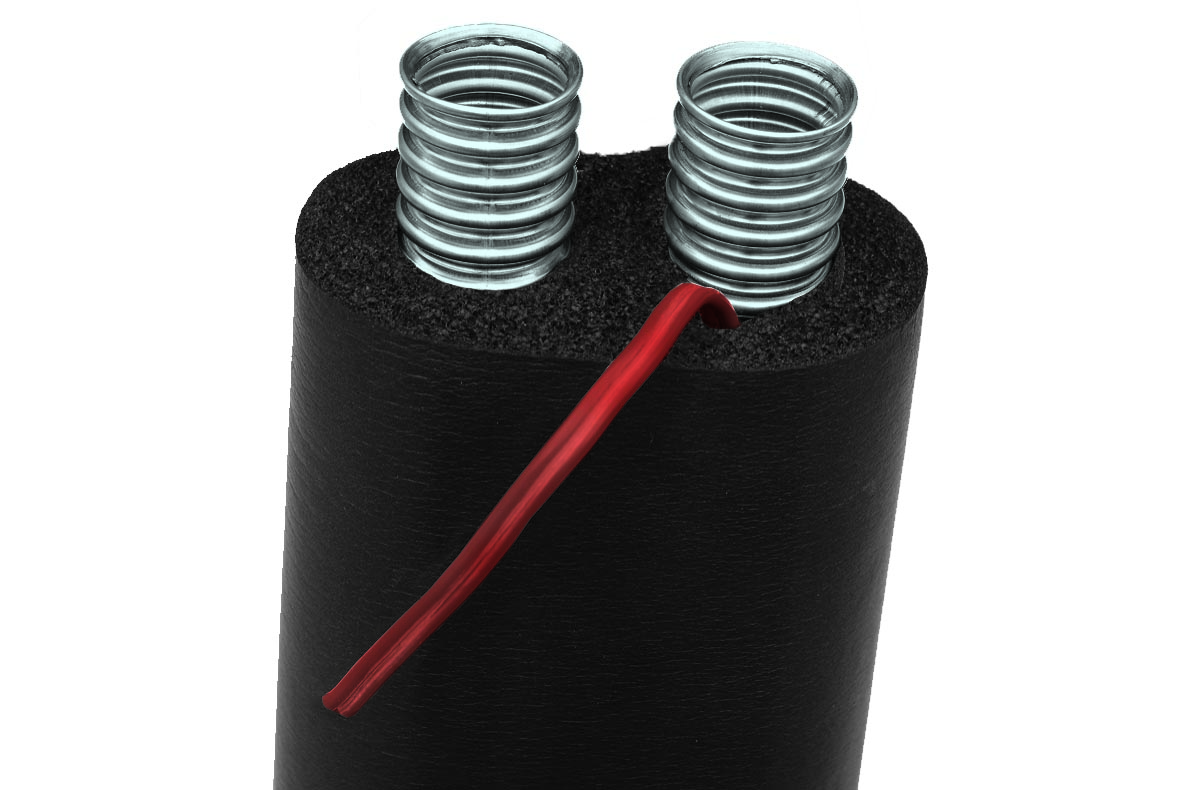

Гофрированная труба из нержавеющей стали Inoflex в каучуковой теплоизоляции
Гофрированная труба из нержавеющей стали 1.4404 (03Х17Н14М3) обладающая особой устойчивостью к межкристалической коррозии, предназначена для быстрой прокладки трубопроводных магистралей систем солнечного теплоснабжения. Рабочая среда для гофрированных труб inoFlex - вода или раствор пропиленгликоля до 40%. Труба поставляется со встроенным в термоизоляцию сигнальным кабелем для подключения датчика гелиоколлектора.
Поставляется в виде бухт с спаренной трубой inoFlex в изоляции с сигнальным кабелем диаметрами - Ду12...25 мм.
Размер |
Ширина, мм |
Длина бухты, м |
Артикул |
---|---|---|---|
DN 12 с кабелем |
92 |
10 |
46125 TSK 10 |
DN 12 с кабелем |
92 |
20 |
46125 TSK 20 |
DN 16 с кабелем |
92 |
10 |
46123 TSK 10 |
DN 16 с кабелем |
92 |
15 |
46123 TSK 15 |
DN 16 с кабелем |
92 |
20 |
46123 TSK 20 |
DN 16 с кабелем |
92 |
25 |
46123 TSK 25 |
DN 20 с кабелем |
98 |
10 |
46122 TSK 10 |
DN 20 с кабелем |
98 |
15 |
46122 TSK 15 |
DN 20 с кабелем |
98 |
20 |
46122 TSK 20 |
DN 20 с кабелем |
98 |
25 |
46122 TSK 25 |
DN 25 с кабелем |
100 |
10 |
46121 TSK 10 |
DN 25 с кабелем |
100 |
15 |
46121 TSK 15 |
DN 25 с кабелем |
100 |
20 |
46121 TSK 20 |
DN 25 с кабелем |
100 |
25 |
46121 TSK 25 |
- Высокая рабочая температура до 200 оС
- Рабочее давление Ду 12 – 16 bar/ Ду 16 – 16 bar/ Ду 20 – 16 bar/ Ду 25 – 10 bar
- Давление разрыва 80 bar
- Рабочая среда вода или водно-гликолевая смесь (40%)
- Рабочая температура термоизоляции 150 °С (кратковременно до 175 °С)
- Термоизоляция толщиной 14 мм
- Минимальная рабочая температура теплоизоляции -40 оС
- Коэффициент теплопроводности теплоизоляции 0,038 Вт/м*К
Данная теплоизоляция предназначена для укладки в технологическом канале. При выводе данной системы труб наружу (вне здания), открытые участки необходимо защитить от механических повреждений.
Разделение труб (если патрубки подающей и обратной линии гелиополя находятся в его разных частях) производится монтажным ножом. Разъединённые участки необходимо обмотать специальной монтажной лентой (иначе целостность изоляции нарушается).
