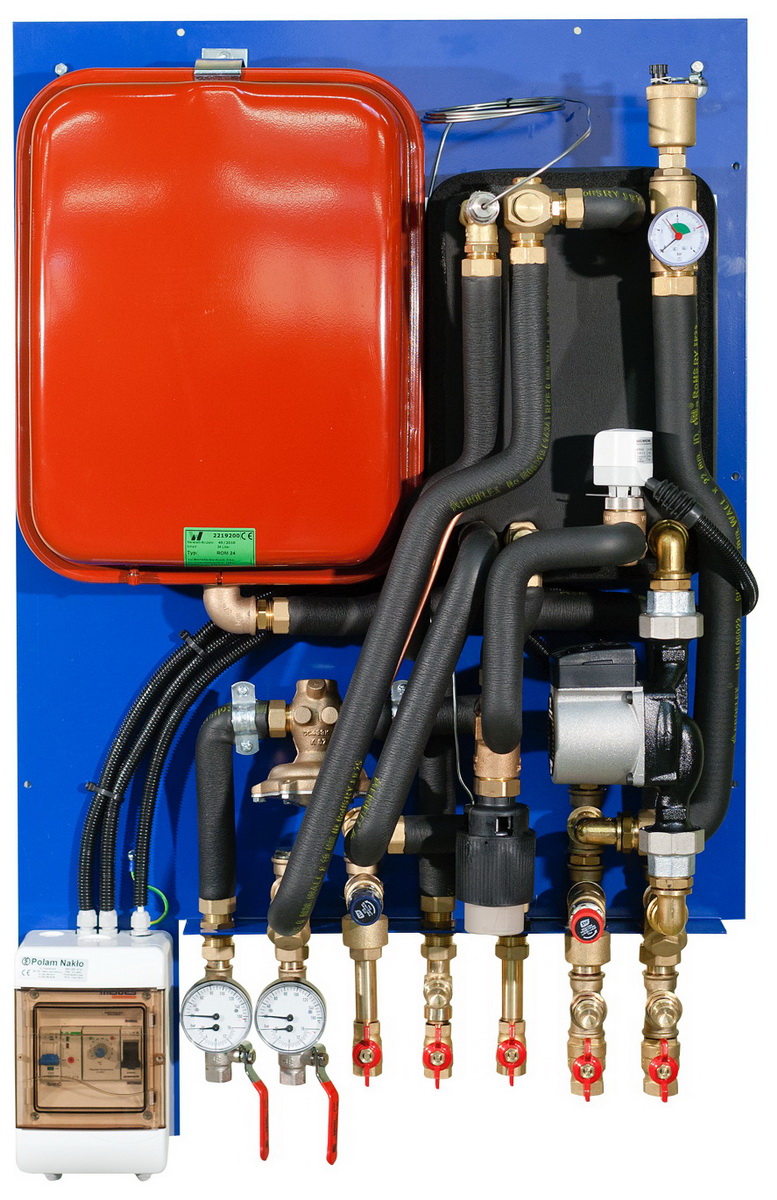

Индивидуальный тепловой пункт с двухступенчатой автоматикой для независимого подключения к высокотемпературному контуру теплосети системы отопления и приготовления горячей воды в приоритетном режиме.
Максимальная отопительная нагрузка 26 кВт.
Максимальная мощность ГВС 50 кВт (17 л/мин).
Комплектация: отсечная арматура, балансировочная арматура, пластинчатый теплообменник(отопление/ГВС), двухходовой клапан с сервоприводом, предохранительная арматура(отопление/ГВС), КИП, циркуляционный насос Grundffos UPS 25-80, мембранный бак 24 л, контроллер.
| Габариты (В/Ш/Г) [мм] : | 800/650/250 |
|---|---|
| Рабочее давление [бар]: | 16 |
| Макс. перепад давления между подающей и обратной линией [бар] : | 12 |
| Расчетная температура подачи (зима) [°C] : | 130 |
| Расчетная температура обратки (зима) [°C] : | 80 |
| Расчетная температура подачи (лето) [°C] : | 70 |
| Расчетная температура обратки (лето) [°C]: | 30 |
| Расчетный температурный график [°C/°C] : | 80/60 |
| Расчетная температура ГВС [°C]: | 55 |
| Максимальное давление во внутреннем контуре [бар]: | 3 |
| Максимальное давление в контуре ГВС [бар]: | 6 |
| Максимальная отопительная нагрузка [кВт]: | 26 |
| Максимальная мощность ГВС [кВт]: | 50 |
| Расчетные гидравл. сопротивления в отопительном контуре [кПа] : | 14 – 20 |
